星层科技自主研发的BIM爬架智能设计软件，是在对外销售及提供技术服务的正式软件产品（图1），自推出以来获得行业越来越多的认可。

软件是基于BIM技术的3D可视化、参数化、协同性等特点，具有强大的快速建模功能，能够根据CAD施工图快速创建结构BIM模型，根据用户输入参数一键式生成爬架BIM模型，内置强大智能算法，能够识别不同区域进行智能优化布置，满足经济性、安全性要求。

用户只需导入包含了结构、机位背板线、走道板内线、走道板外线的CAD平面图，软件便可快速进行智能设计，自动布置走道板、导轨、立杆、网框、连接板等构配件，软件具有智能识别主体结构的功能，做到最大程度优化。

同时，软件还提供了强大的手动修改工具，方便用户根据自己的需求快速修改设计方案，设计灵活，能满足不同形状的户型结构。另外，软件还具备了计算校核、智能计算及导出计算书三大功能，方便用户及时发现不合理的设计参数，获取相关计算书。平面、立面设计完成后，软件即可快速生成各构配件工程量清单及项目平面图、立面图以及三维BIM模型，大大提高了设计效率和准确性。所生成的BIM模型，还可以用作三维技术交底，方便爬架安装和施工。

图1 软件产品证书

星层BIM爬架软件包括下面6大特点：

1）软件内含自主研发的结构翻模软件，能够根据处理好的CAD图纸快速建立BIM结构模型。这步工作量很小，一般情况下，只需要约5分钟时间。

2）软件具有智能优化布置功能，嵌入智能算法，能够识别剪力墙、阳台、飘板，能够优先附着在剪力墙，自动生成加高件，根据螺栓设置规则自动在节点处生成螺栓实体，根据外轮廓周长智能分提升段，根据建筑层高自动组合导轨构件，根据不同结构节点进行最优布置组合，优先采用标准件，将非标件降低到最少，在保证安全的情况下节省材料，同时提供强大简便的手动布置及添加工具，极大地提高设计的机动性和效率。

3）设计自动输出包括架体平面图、立面图、计算书、施工方案、材料工程量统计。

4）内嵌各种模块化材料杆件类型库、规范参数，用户能够选择相应构件型号，自动生成构件截面特性、单重等。

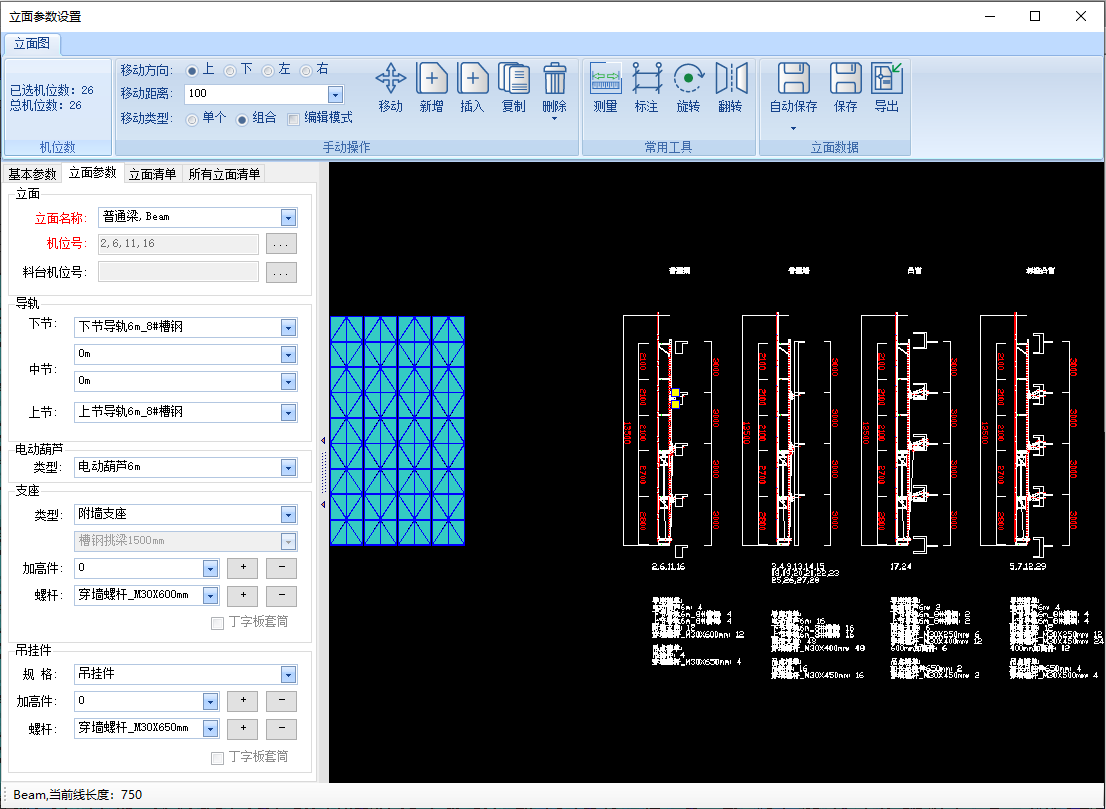

5）内嵌立面设计模块，可单独对某个机位附着方式进行修改，支持不同机位使用不同长度导轨，支持奇偶层不同布置，支持导入结构大样生成新的立面节点。

6）软件拥有强大灵活的工程量统计模块，可根据不同项目，不同条件，不同使用方式设置不同的材料算法，满足各种特殊情况下的材料统计，例如，按照设置的材料富裕系数，统计材料量。

三  星层爬架软件操作步骤及主要功能

软件的主要功能菜单如下图2所示，下面将逐个介绍。

图2 软件主要功能菜单

1）结构BIM模型建立

①将剪力墙、梁结构平面图处理一下，让它们处于不同的图层，将剪力墙处理成多段线，梁则处理成直线（如图3所示）。

图3 图纸整理

②将图纸导入软件，通过识别图层信息，依次对墙、梁板等进行一键式翻模（如图4所示），生成的主体结构BIM模型如图5所示。

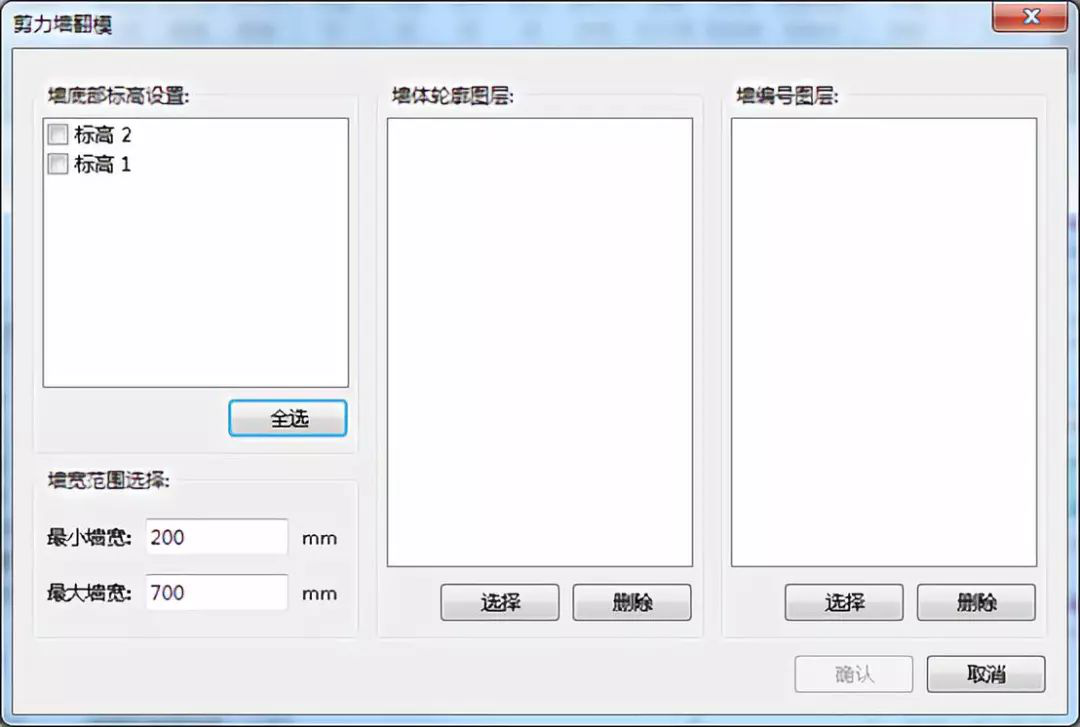

图4 读取图纸界面

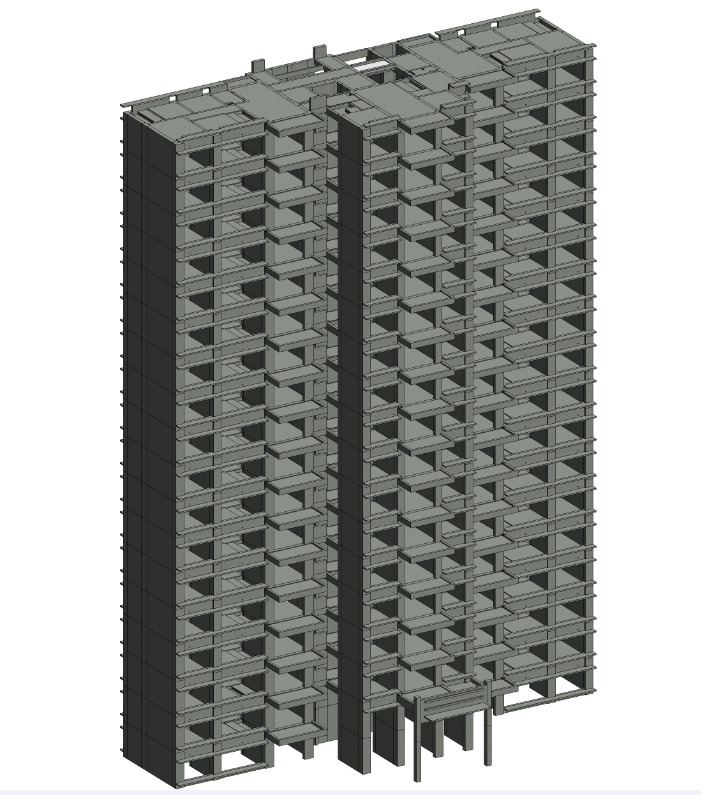

图5 主体结构BIM模型

2）爬架设计参数输入

用户可根据《建筑施工工具式脚手架安全技术规范》JGJ202-2010及项目所在地区的结构设计要求，填写相关设计参数（如图6所示）。填写完毕后点击“保存”，相关设计参数将关联项目地区并存储于本地，各类杆件相关参数与模型进行联动。

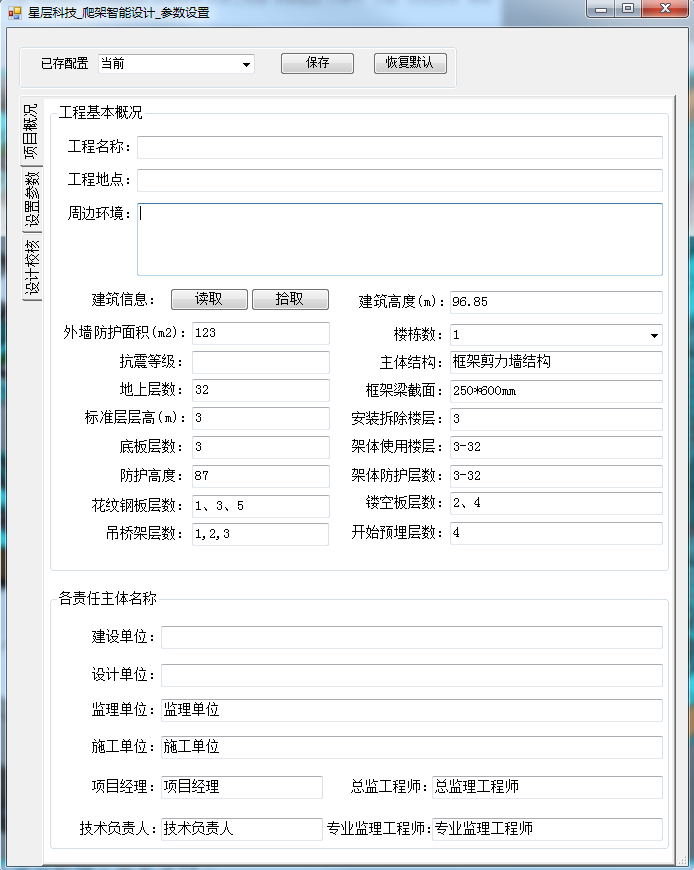

图6 设计参数输入界面

3）爬架智能设计

设置好参数之后，可以快速“一键式”布置爬架构件（如图7所示），在此基础上可根据实际需求对设计进行修改、优化。

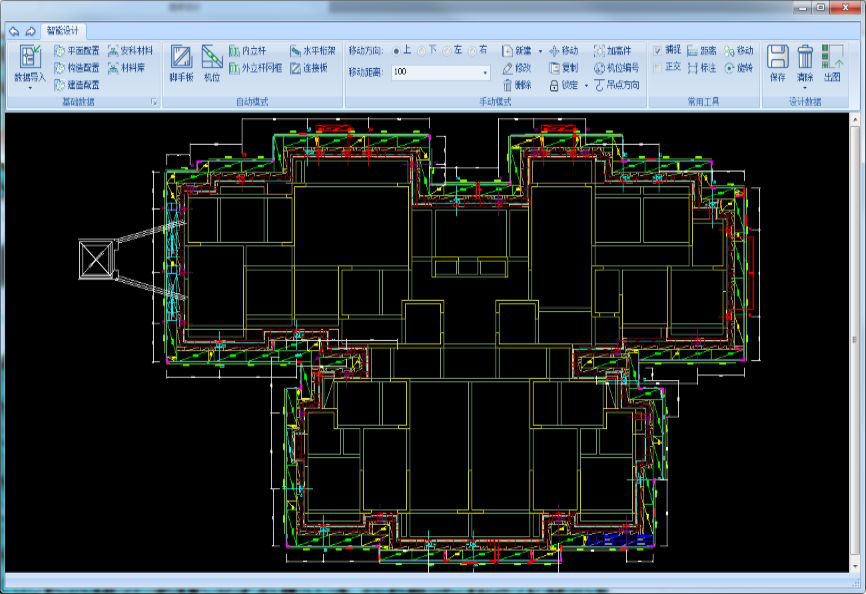

图7 智能设计界面

4）创建爬架BIM模型

布置完构件之后，可以快速生成爬架BIM模型，根据建筑轮廓，能够直接生成导轨、立杆、网框、脚手板，并根据实际情况生成螺栓等（如图8-10所示）。

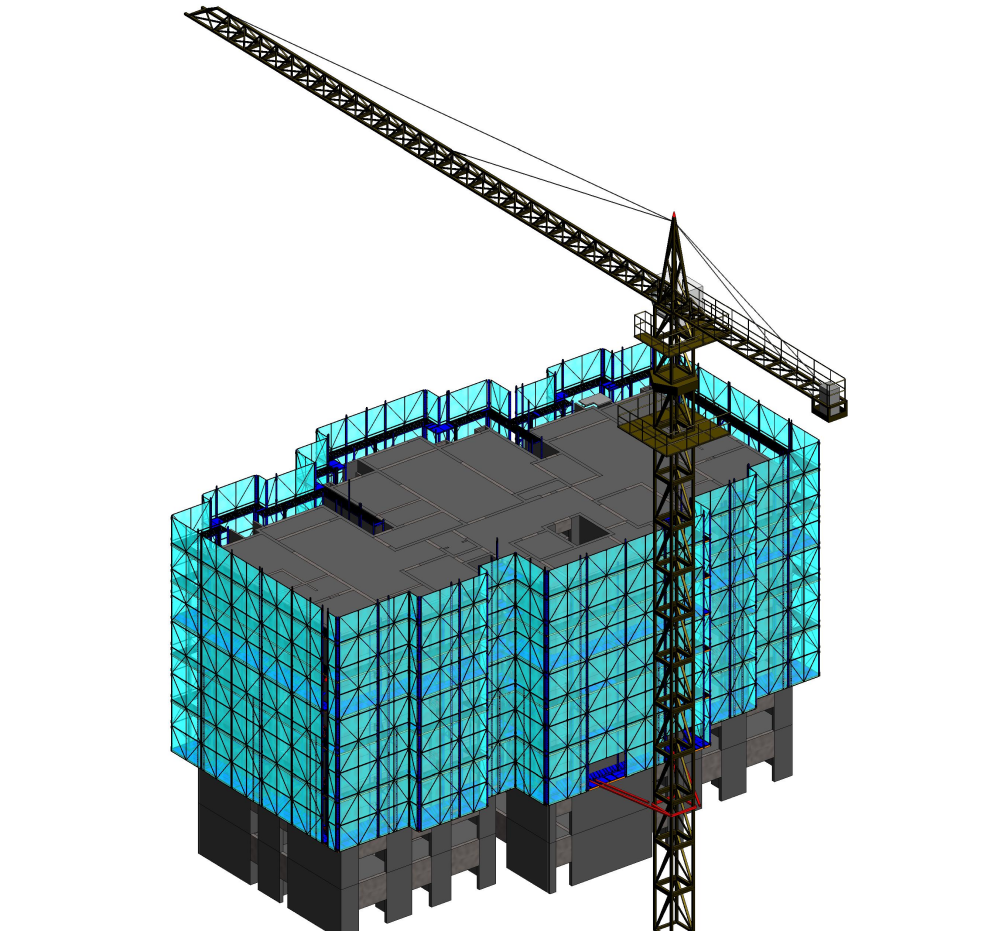

图8 爬架整体BIM模型

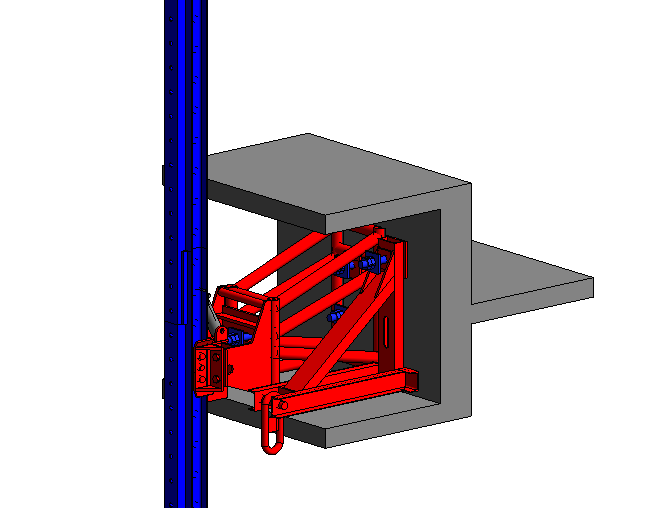

图9 机位位置

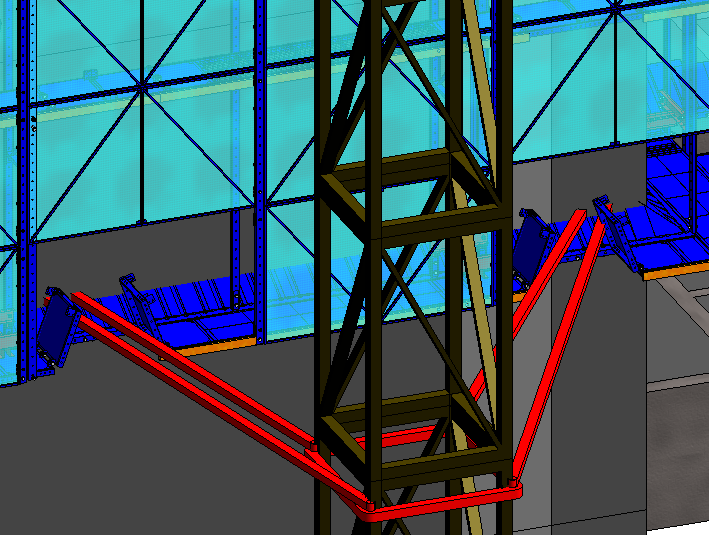

图10 吊桥架位置

5）工程量统计

根据生成的脚手架BIM模型，可根据用户需求设置计算公式（如图11所示），直接导出爬架工程量明细表（如图12所示），包含电机、立杆、网框、模块化脚手板、螺栓、Z字撑、施工梯、卸料平台等各类构件的用量。

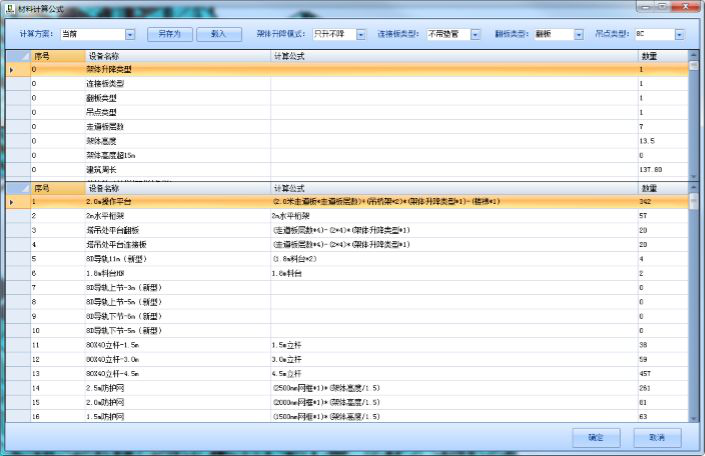

图11 设置材料计算公式界面

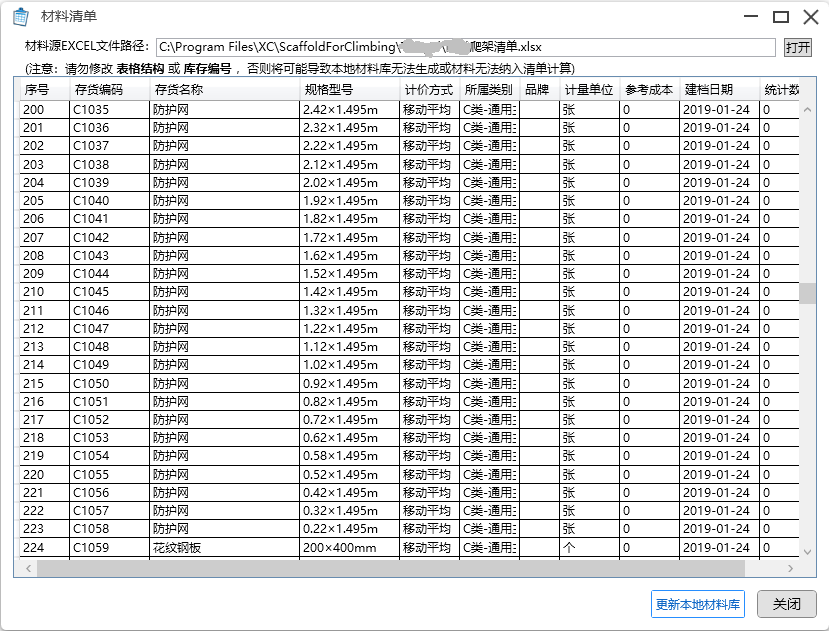

图12 工程量清单

6）生成计算书及施工方案、施工平面图、立面图

根据生成的爬架模型，直接导出爬架计算书、施工方案，并可直接生成平面图及立面图（如图13-17所示），同时考虑客户出图格式和习惯。

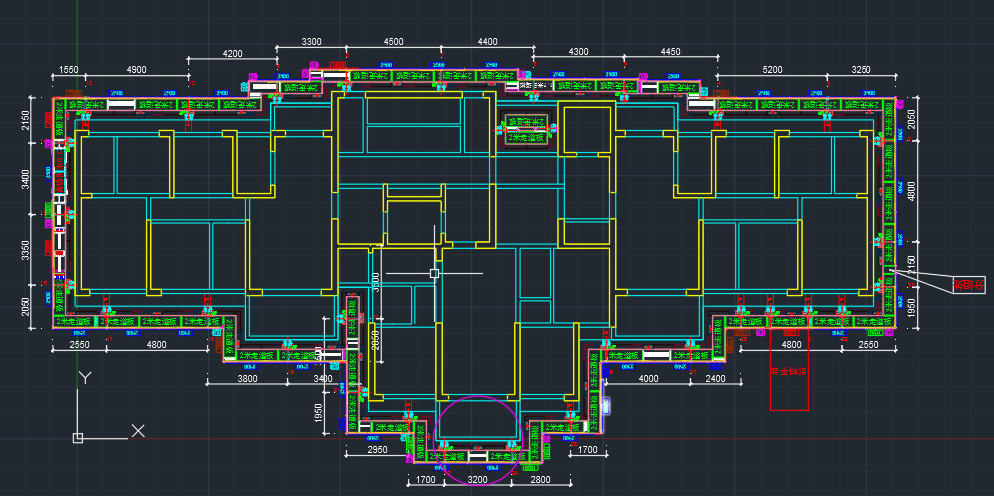

图13 爬架布置平面图

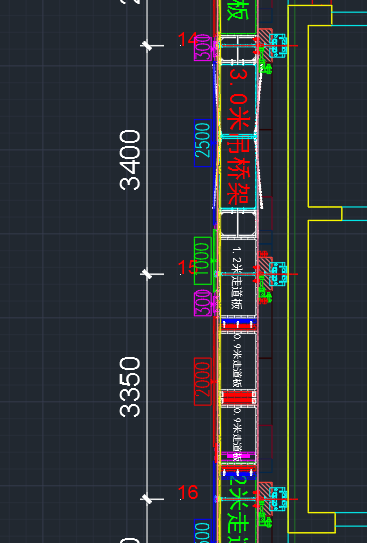

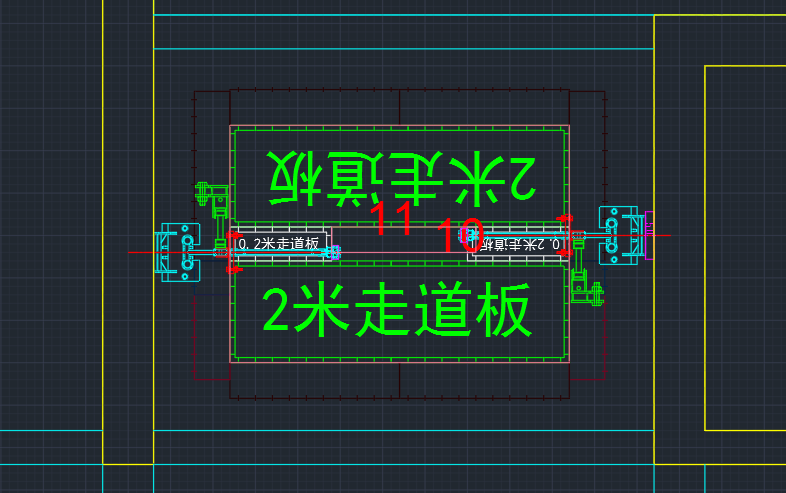

图14 局部吊桥架平面布置图

图14 天井位置平面图

图14 爬架立面图

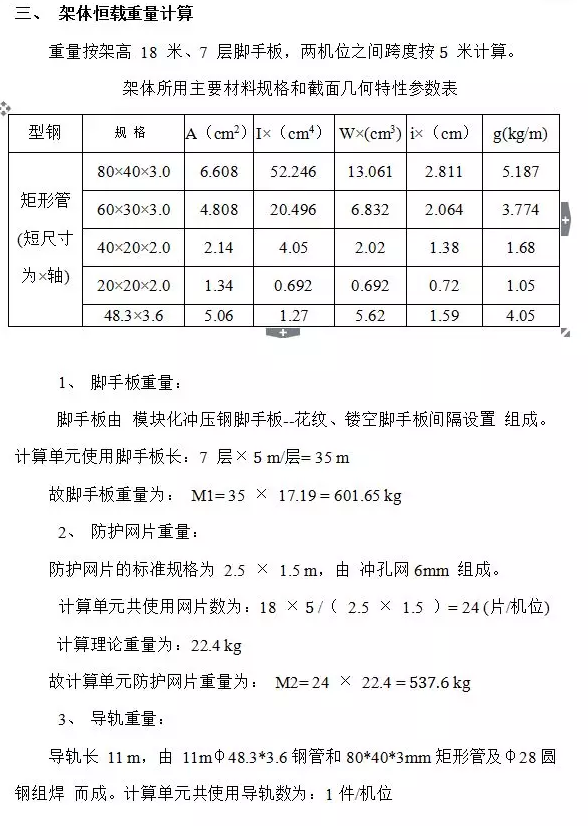

图14 计算书

7）其它功能拓展

根据客户的不同具体需求，软件还可以增添其它功能，如：物料管理，可在线管理材料库存，根据库存量设计，自动导出按批次材料清单及材料出库管理，在线跟踪材料，以及材料加工管理、材料周转管理等。此外，星层BIM爬架智能设计软件与星层爬架智能安全监测系统以及星层BIM爬架智能安全监测平台相结合，可以实现基于BIM的实时在线监测、云端远程控制、智能化安全管理等功能。
