一 行业背景

        在钢筋工程的各阶段如应用BIM技术，首先需要精准的钢筋BIM模型。由于钢筋工程具有很强的专业性，以及在Revit等软件中创建实体钢筋的超大工作量等难点，导致BIM技术在钢筋工程中的应用进展比较缓慢。星层科技很早就介绍了在BIM钢筋方面的研发成果，因不是软件公司，因此并没有急于推出相关软件产品。 星层科技目前正式推出BIM钢筋软件，在以前研发成果基础上，进行了很多扩充和完善，更好地解决了BIM在钢筋工程中应用的难点，并在实际项目中进行了验证。

二 BIM钢筋算量软件简介

      星层BIM钢筋算量软件是一款基于Revit平台开发的智能钢筋生成、钢筋算量及钢筋对量软件，适用于框架、剪力墙等钢筋混凝土房建项目。结合 CAD施工图纸以及 Revit结构模型，用户只需进行简单设置，包括项目设置、节点设置、计算设置、清单设置等，便可通过软件的一系列功能在 Revit中汇总计算出项目的钢筋工程量，同时用户可以选择查看构件的钢筋对量表或实体钢筋进行检查核对，并可导出按形状、楼层、构件等多种方式统计的钢筋工程量汇总表。

三 软件的主要功能及特点

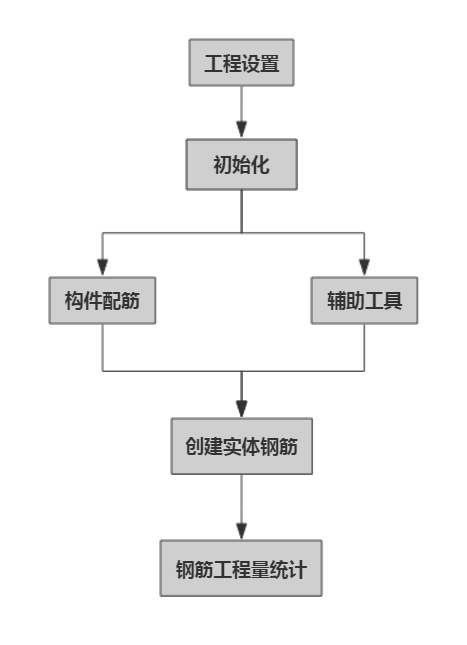

        软件基本流程如下图1所示：

图1 软件基本流程

       1、创建Revit模型

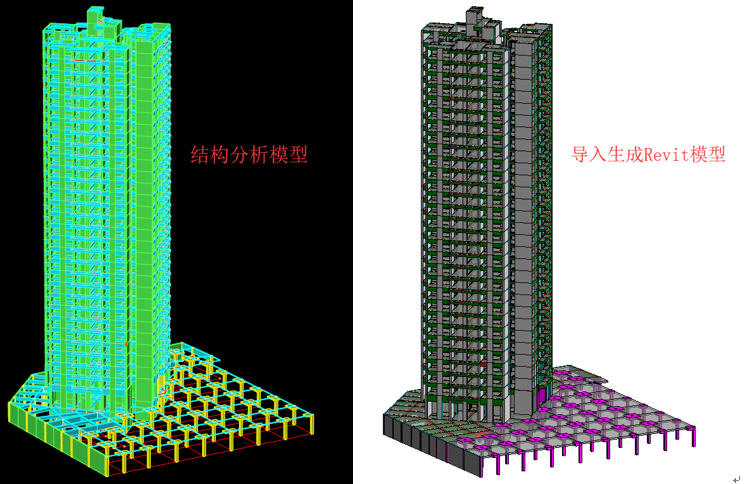

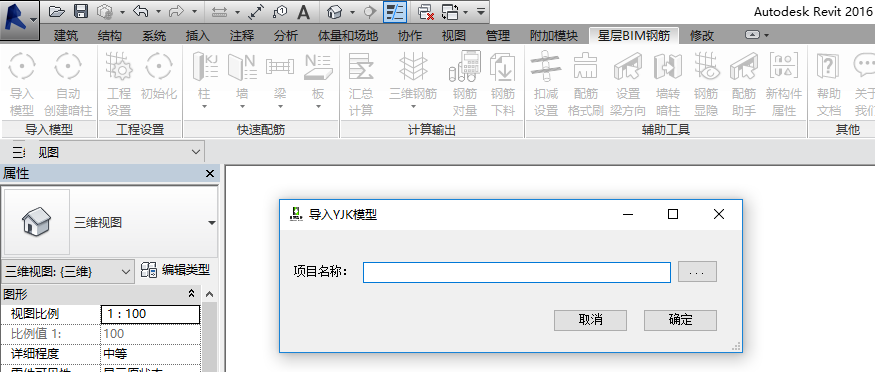

        软件提供两种创建Revit模型的方式：用户可以手动创建，或通过星层翻模软件自动创建Revit模型；用户也可以直接导入结构分析模型自动创建Revit模型。如下图2所示：

图2 导入结构分析模型

2、工程设置

      用户可对项目信息进行总体设置，设置内容包括：比重设置、弯钩设置、损耗设置、参数设置、节点设置、柱箍筋、搭接设置、楼层设置等九大模块，如图3所示。

图3 工程设置

3、快速配筋

      软件提供多种获取配筋信息的方式。可以通过CAD图纸识别配筋信息同步到构件；对于某些图纸上表达不够标准的配筋信息，用户也可以选择手动输入的方式，软件提供了Revit配筋助手功能，进行快速配筋；对于一些具有大范围相同配筋信息的构件如板构件、墙身构件等，软件提供有统一输入、统一配筋的便捷配筋方式。同时，用户也可以对获取到的配筋信息进行快速修改操作。这部分如图4~ 8所示。

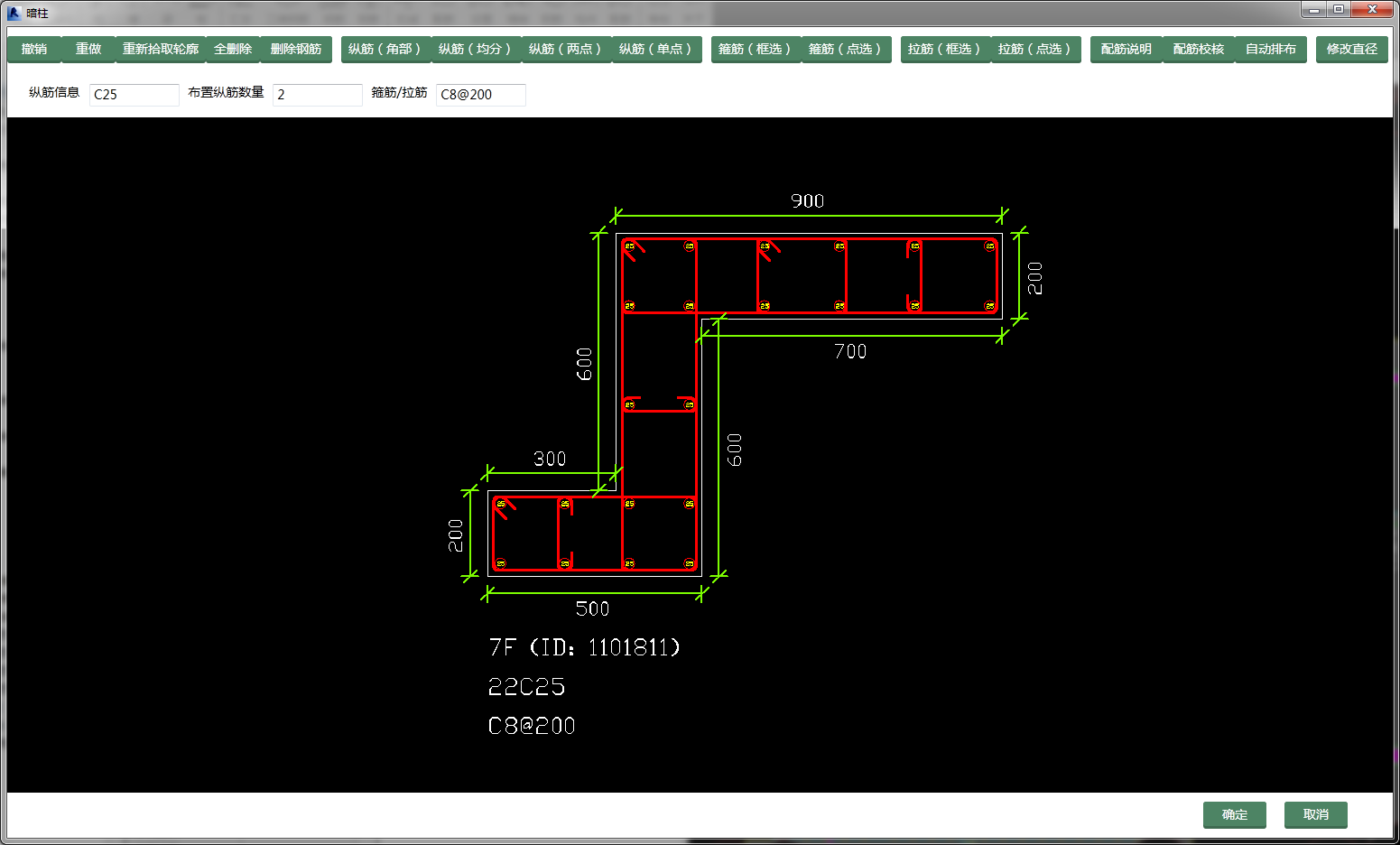

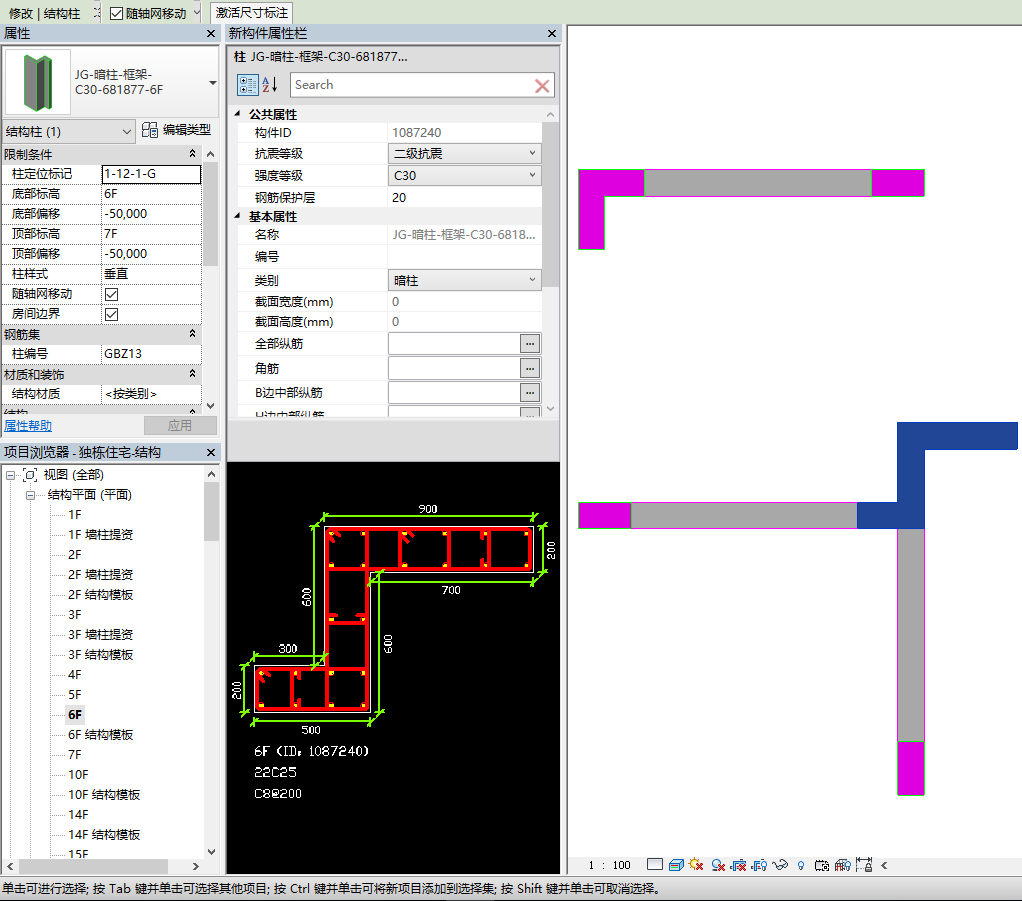

图4 识别柱大样

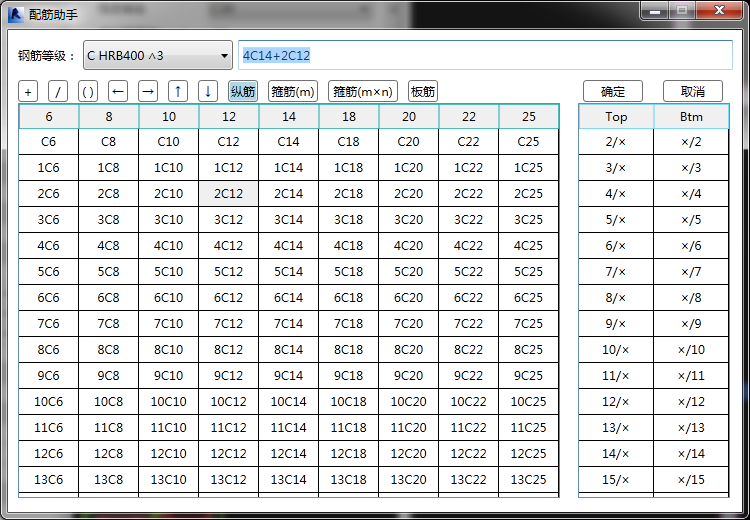

图5 配筋助手

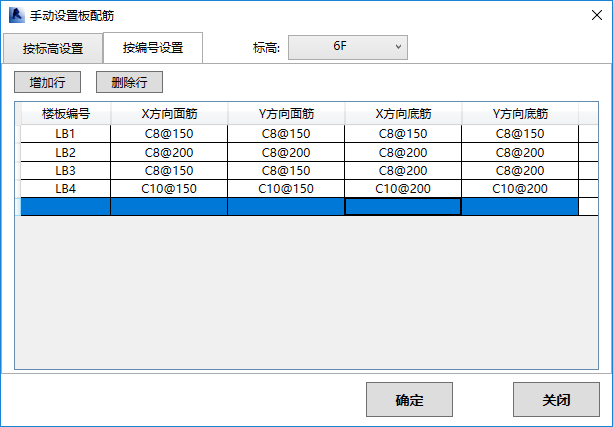

图6 输入板配筋

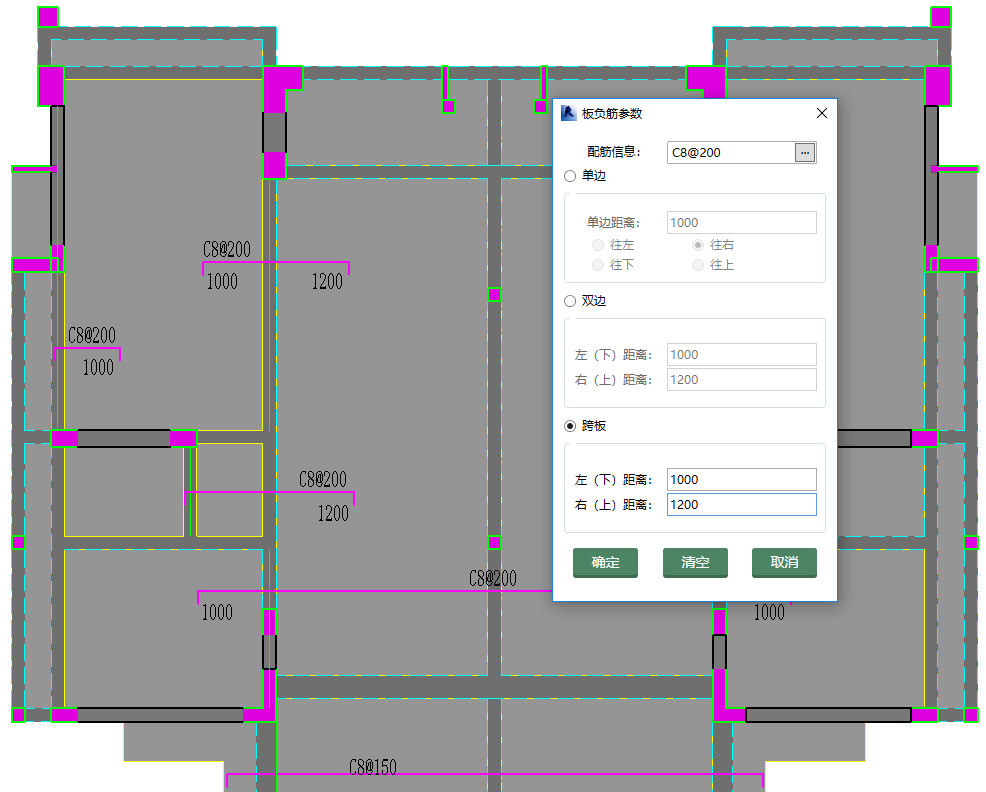

图7 创建板负筋

图8 配筋大样修改编辑

4、辅助工具

     为了更好更快地完成钢筋算量工作，软件提供了辅助工具，并在不断扩充和优化。当前版本提供的辅助工具包括扣减设置、配筋格式刷、设置梁方向、墙转暗柱、钢筋显隐、构件属性、配筋助手等，如图9~10所示。

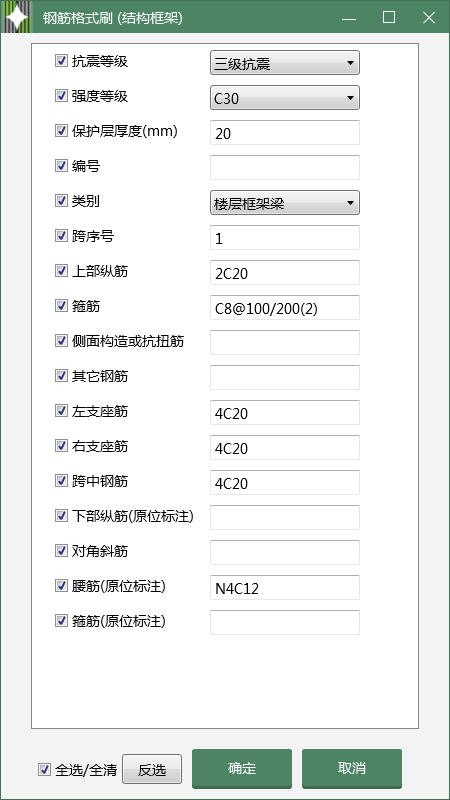

 图9  配筋格式刷界面

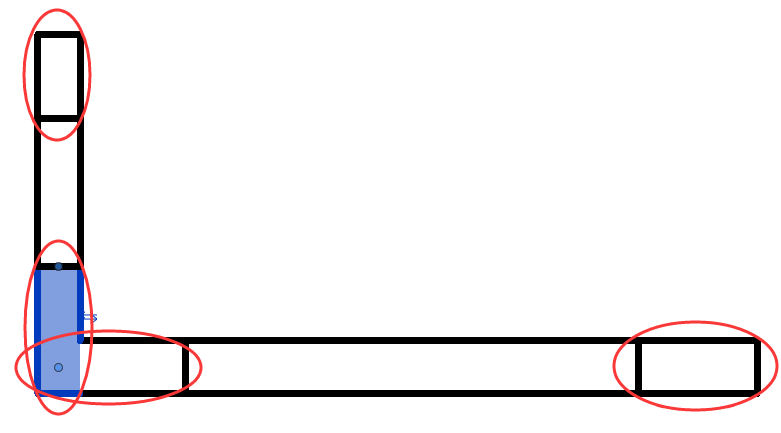

图10   墙转暗柱

5、创建实体钢筋

     软件提供强大的创建实体钢筋功能。钢筋生成在实际项目中，跟工程信息、节点信息、参数信息、构件位置信息等都有关系，星层BIM钢筋算量软件正是基于这些信息创建各个构件的三维实体钢筋。三维钢筋与构件对量表、算量数据库中的信息完全一致，并可查看各个构件的钢筋明细表、计算公式、钢筋形状等信息。如图11~14所示。

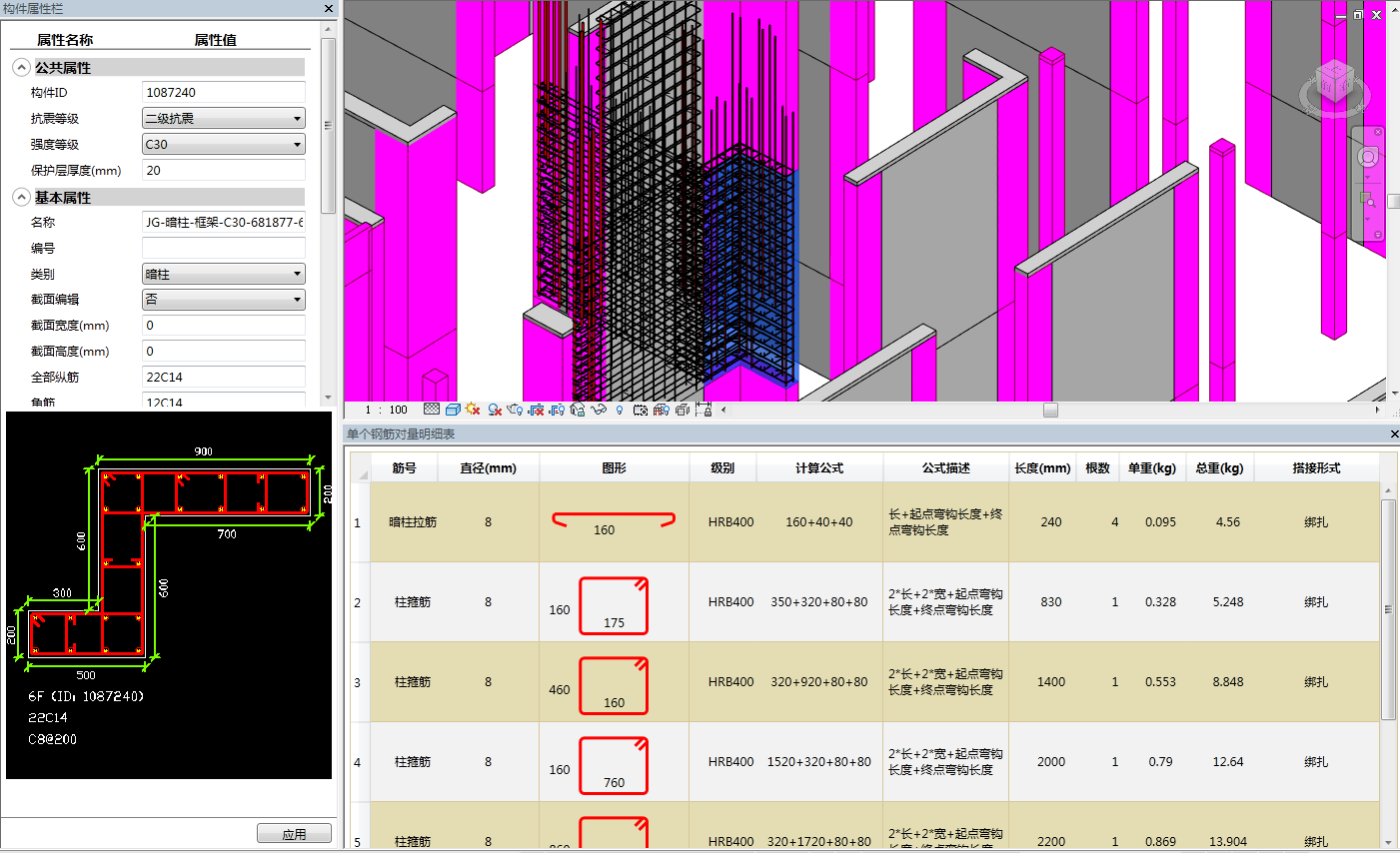

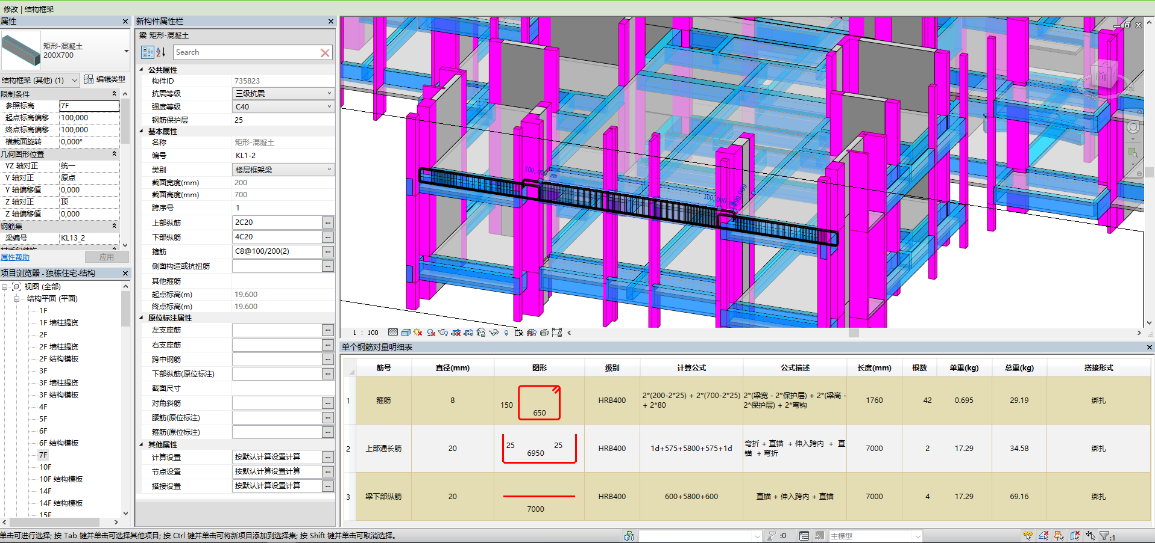

图11   直线型梁三维钢筋及对量表

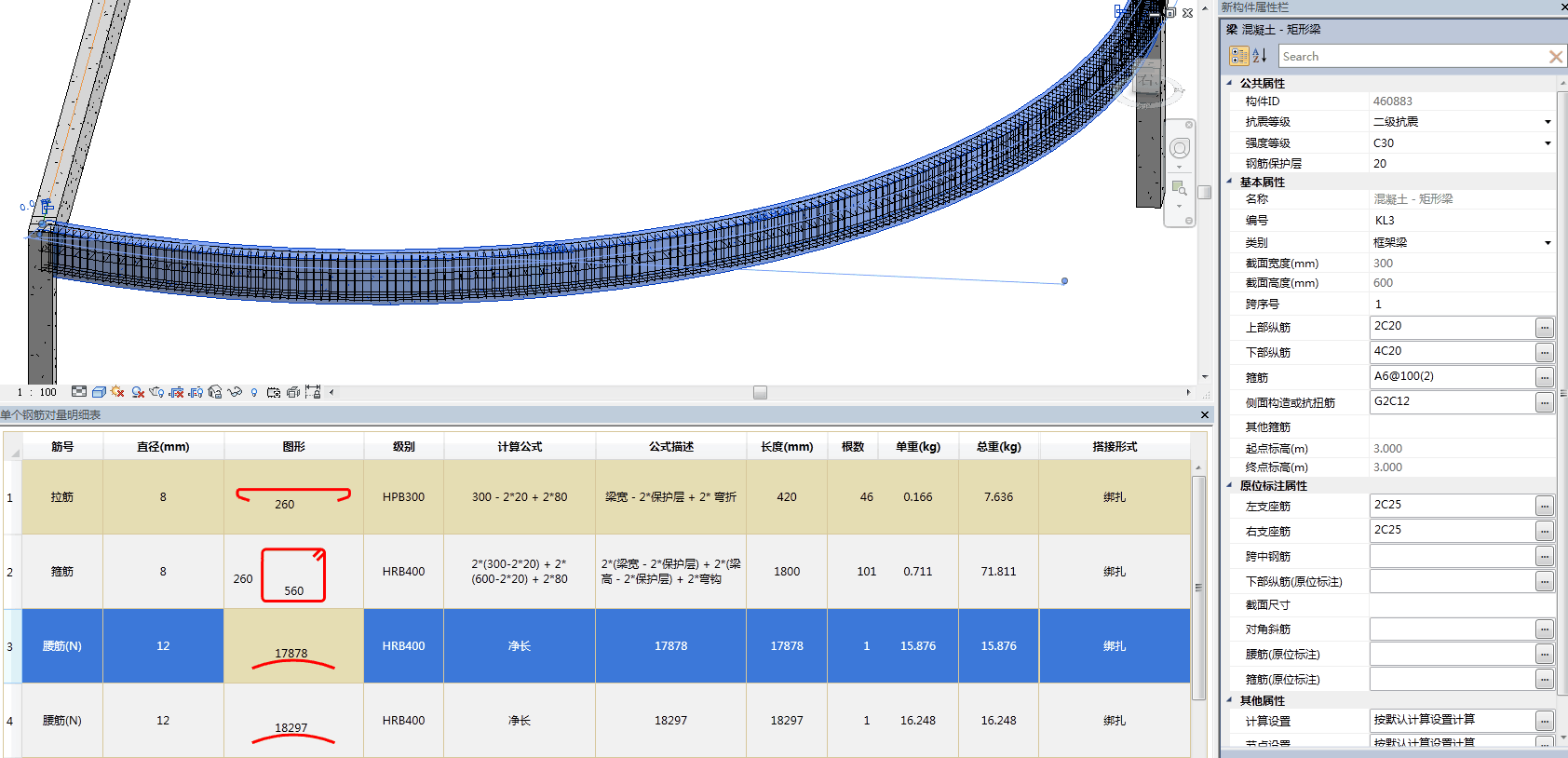

图12    弧线形梁三维钢筋及对量表

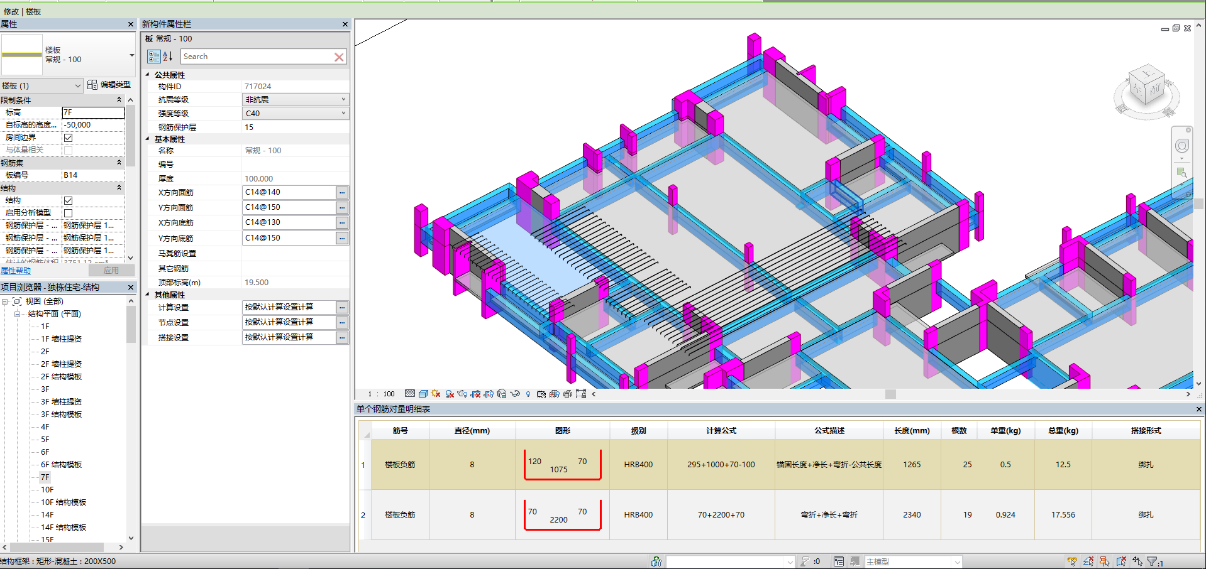

图13  板负筋三维钢筋

 图14  剪力墙及暗柱钢筋

6、钢筋汇总统计

钢筋汇总计算可以根据用户需求生成各种明细表和统计表，并可导出为Excel格式文件，如图15~16所示。

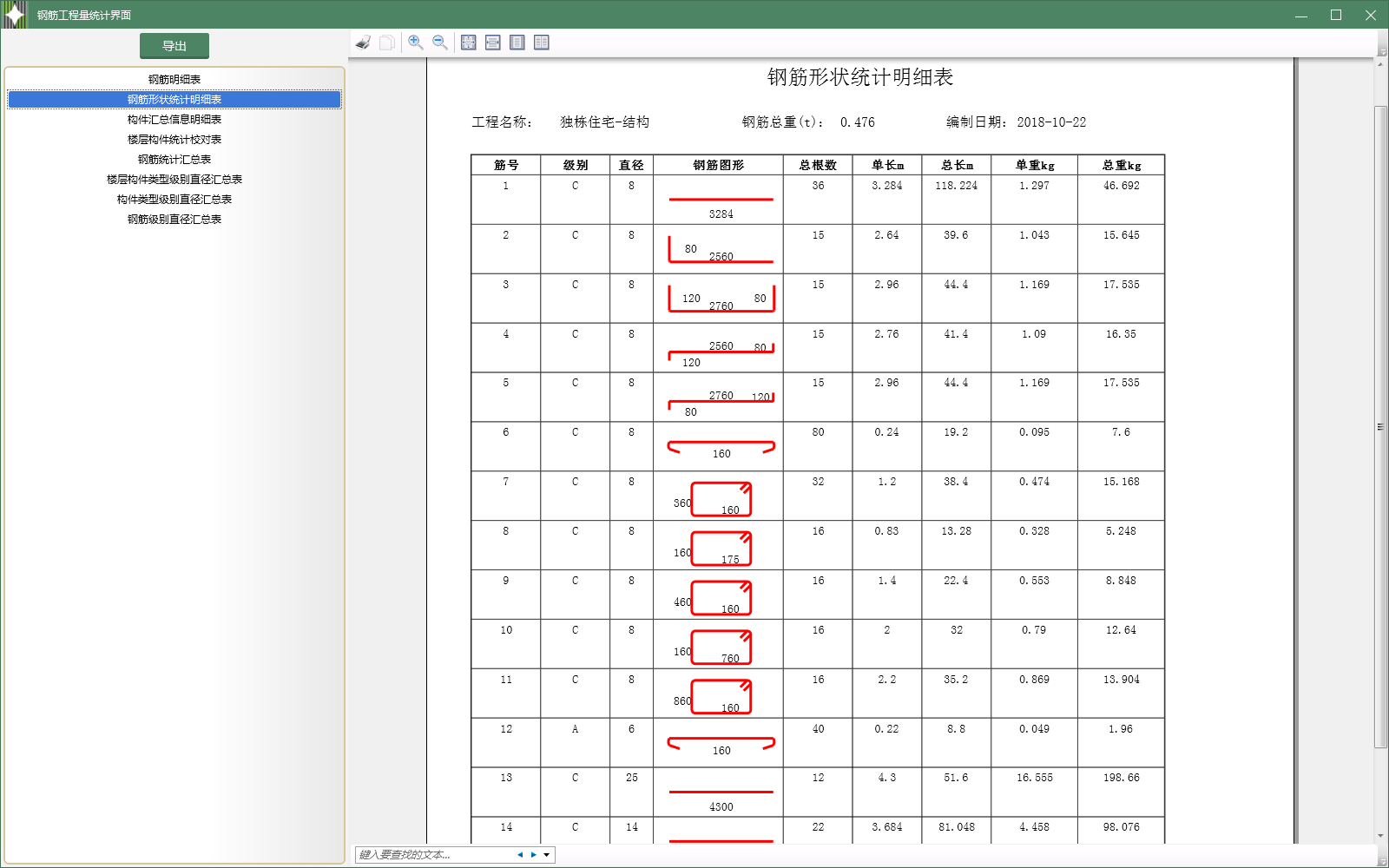

图15  钢筋统计表

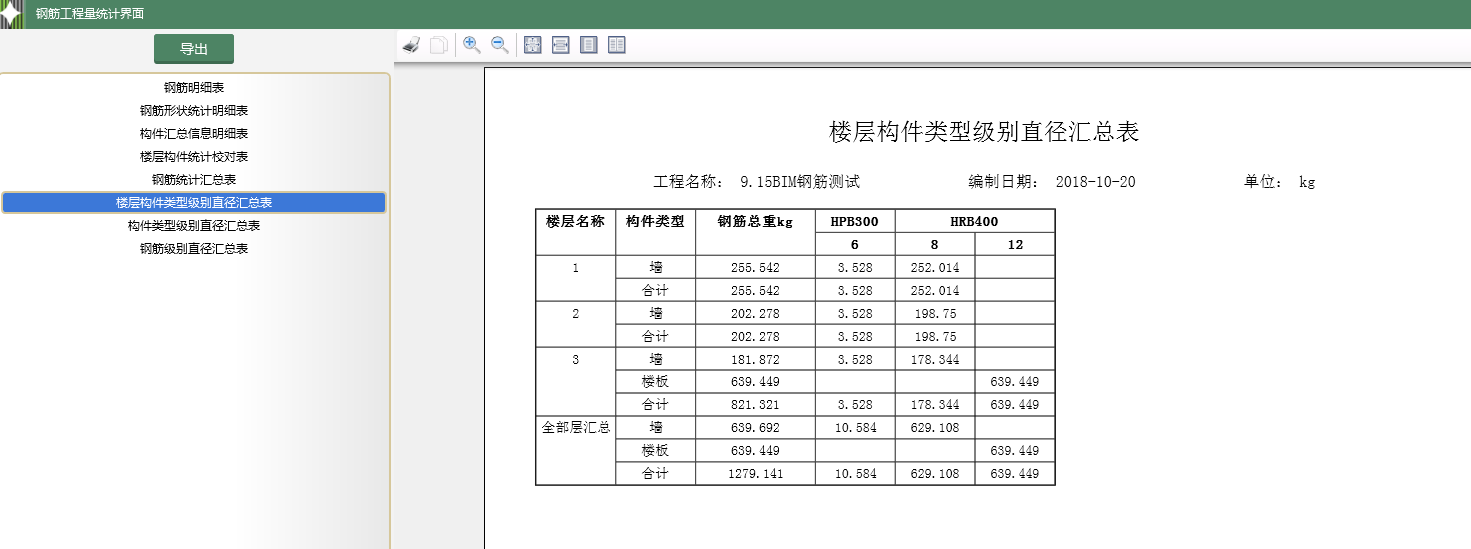

                                                                                            图16  楼层构件类型级别直径汇总表

四 结语

星层BIM钢筋算量软件V2.0不仅解决工程项目中基于BIM钢筋工程量的计算，同时作为工程项目信息数据链中的关键一环，起到了承上启下的重要作用。借助于Revit软件强大的三维平台，星层科技致力于突破建筑结构专业在BIM中的应用瓶颈，使得CAD模式下离散割裂的工程信息整合到Revit平台中，形成一条完整的从设计、算量、到施工的顺畅的数据链条。
