BIM土建算量软件

一  软件介绍

星层土建算量软件是一款基于Revit平台开发的算量软件。软件沿用了Revit构件自身的属性，再结合软件特有的模型调整、条件筛选、自定义赋值以及计算等功能，使模型能适应《房屋建筑与装饰工程工程量计算规范》（GB 50854-2013）的工程量计算规则，汇总出模型结构混凝土以及模板工程量，并可自主编制适应不同项目特征需求的工程量清单。星层土建算量软件实现基于Revit模型标准清单输出的同时，方便管理者通过模型清单查询进行工程量对比及分析，从而使BIM模型更能应用到实处。

二  面向客户

     建设单位或代理咨询单位

     施工单位

三  实用价值

建设单位使用本软件可以对Revit模型构件进行清单编码，并计算出相应的结构混凝土体积和模板工程量，最终导出标准工程量清单文件，前期可控制投资清单工程量的准确性，施工阶段能通过软件的汇总统计功能进行工程计量的核对控制。

施工单位使用本软件可以对Revit模型构件进行清单编码，计算汇总出结构混凝土的实体量以及措施量，并与实际施工所消耗的工程量进行对比分析，为准确控制施工成本以及科学合理安排措施材料周转、施工进度计划提供数据依据。

四  软件特色及亮点

1、除软件默认自动识别外，亦可根据模型自有属性进行手动筛选条件，通过条件匹配清单项，适应性广；

2、可导入已有项目清单，沿用符合过往项目需求的清单要素；

3、可通过结构扣减设置调整工程量扣减规则；

4、提供结构模板工程量输出，并可通过模板扣减设置调整模板措施工程量，使之更贴合不同项目情况；

5、可选区域导出清单汇总表，并通过选择表格清单项定位显示当前清单对应构件，方便查询；

6、可选模型中区域构件进行核查该划选部分清单工程量情况。

五  核心优势

1   可默认自动识别构件清单，亦可根据Revit模型自有属性进行筛选条件匹配清单，最终生成符合《房屋建筑与装饰工程工程量计算规范》（GB 50854-2013）要求的分部分项工程量清单；

2    导入已有项目清单（Excel表格），沿用符合企业过往项目需求的清单；
     3   通过软件计算模块以及调整模型等功能，使模型导出工程量符合《房屋建筑与装饰工程工程量计算规范》（GB 50854-2013）计算规则，同时能根据实际施工顺序调整模板措施工程量，使导出工程量更贴合实际值；
     4    可分区域（楼层、类型以及手选区域）查询工程量，并能在汇总计算的表格中点击构件，软件即可自动定位至所选构件位置。

六  软件详情

 1    软件分为操作主线和辅助功能两部分。

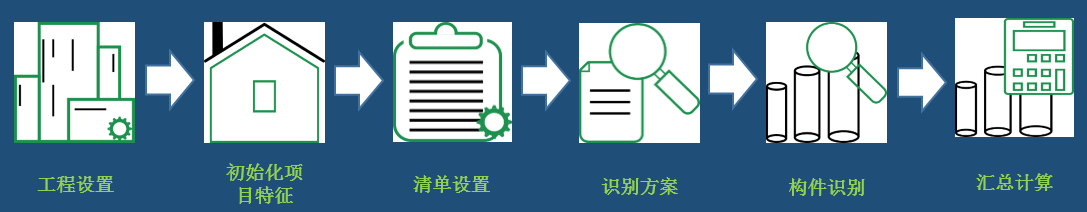

操作主线：工程设置→清单设置→识别方案→构件识别→计算→汇总统计和清单汇总表（汇总计算），如图1所示：

图1

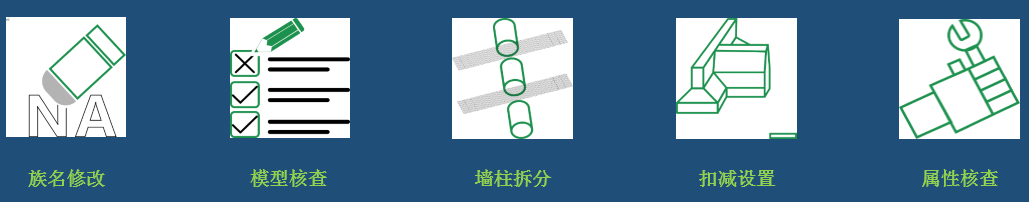

辅助功能：族名修改、模型检查、墙柱拆分、扣减设置、属性核查，如图2所示：

图2

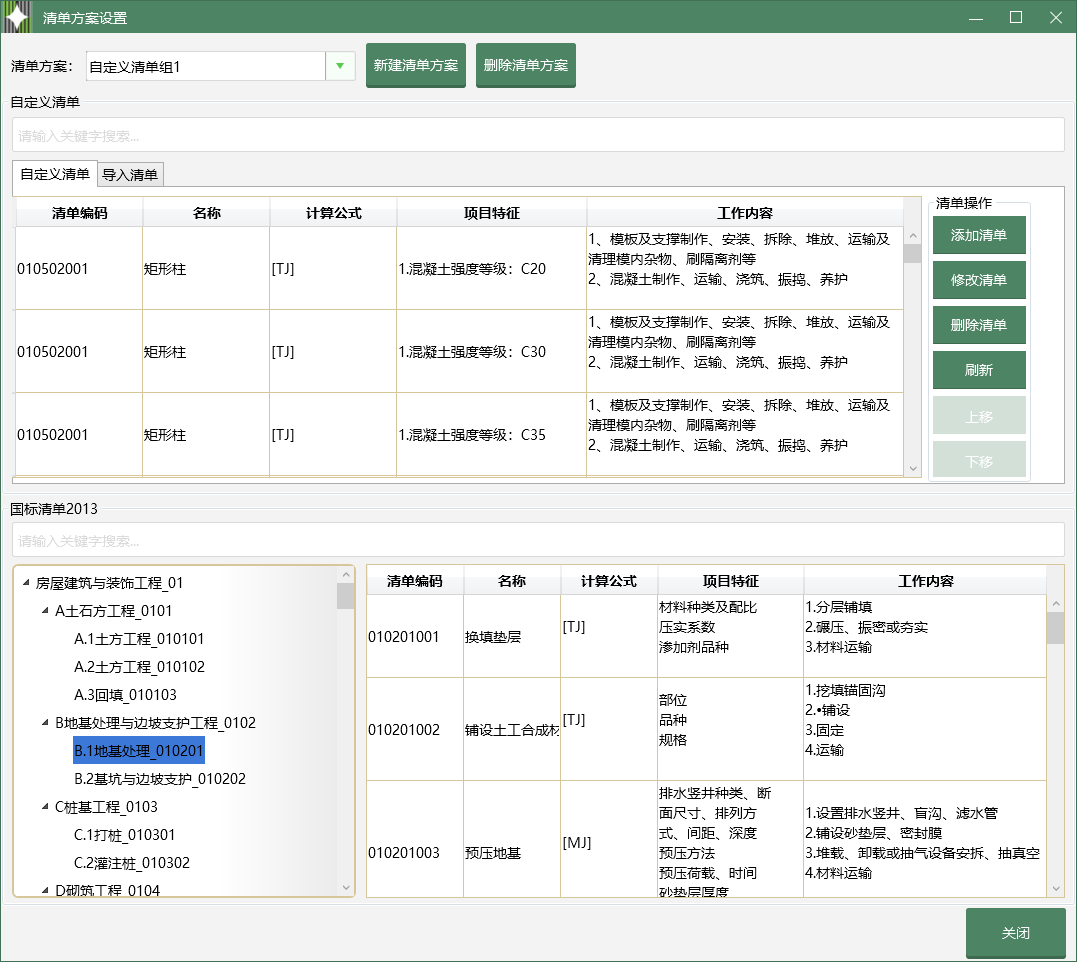

2  选择国标清单、自定义项目清单或者按照软件要求表格形式导入已有的Excel清单表格，可生成用户所需工程量清单方案，如图3所示：

图3

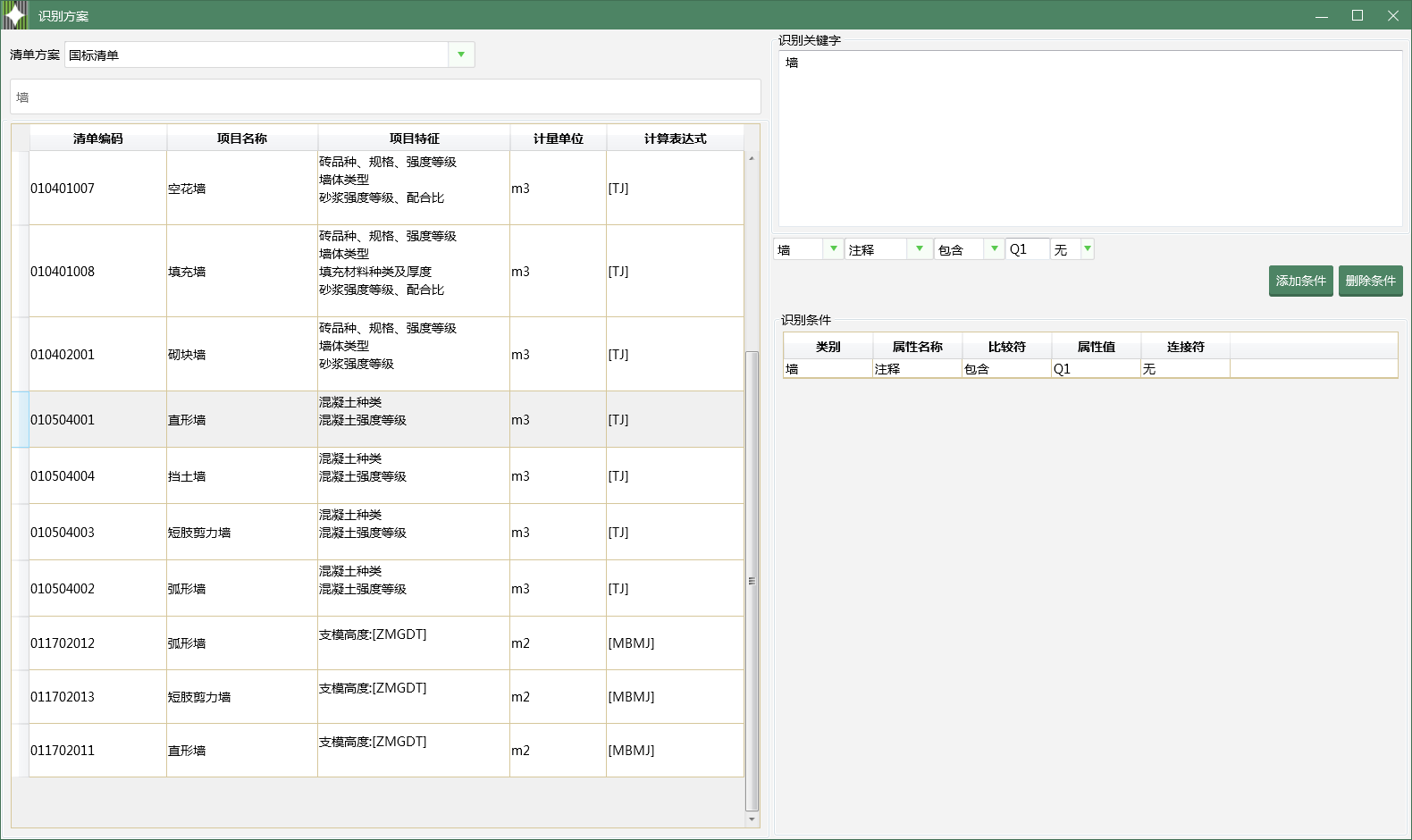

3    可根据国标清单或者自定义清单方案，利用识别条件设置判别清单的匹配条件，形成使清单项个性化的识别方案，如图4所示：

图4

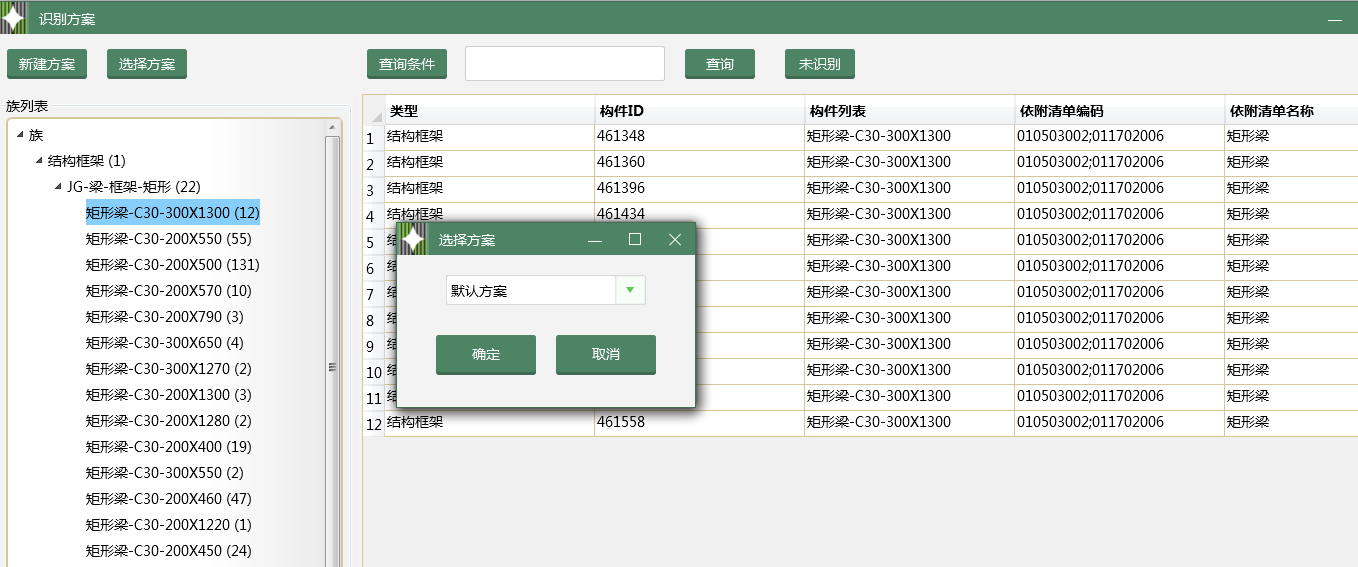

4   通过“构件识别”，结合了前期的“识别方案”，自动对构件进行清单项的绑定；另外用户亦可以通过手动选择构件匹配清单，如图5所示：

图5

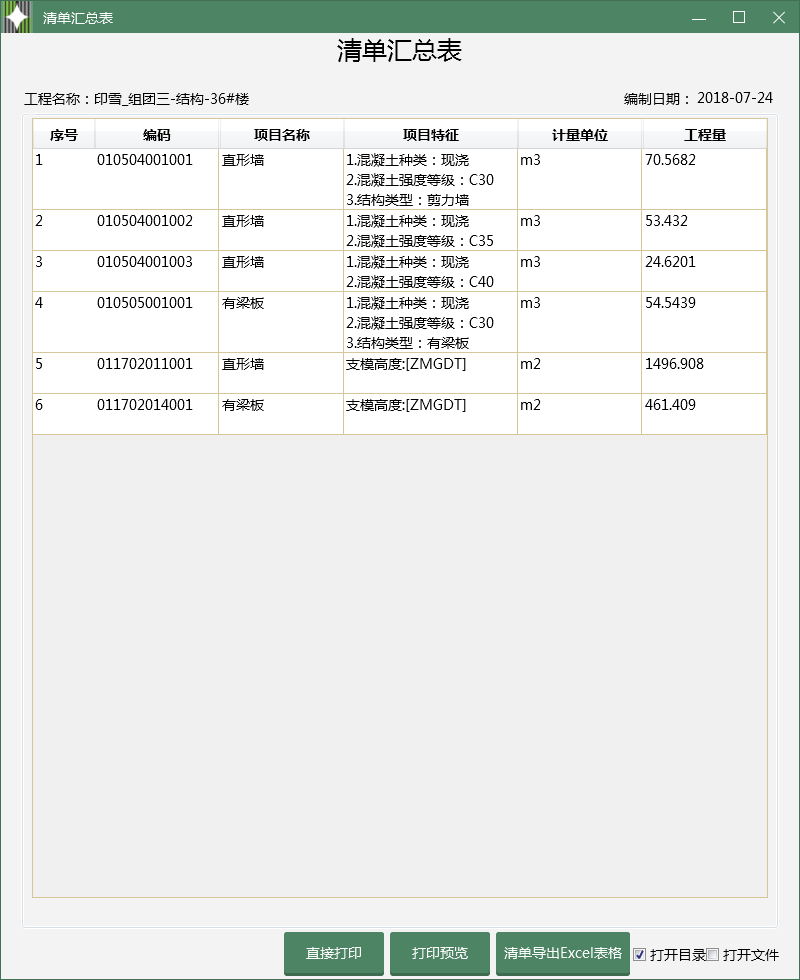

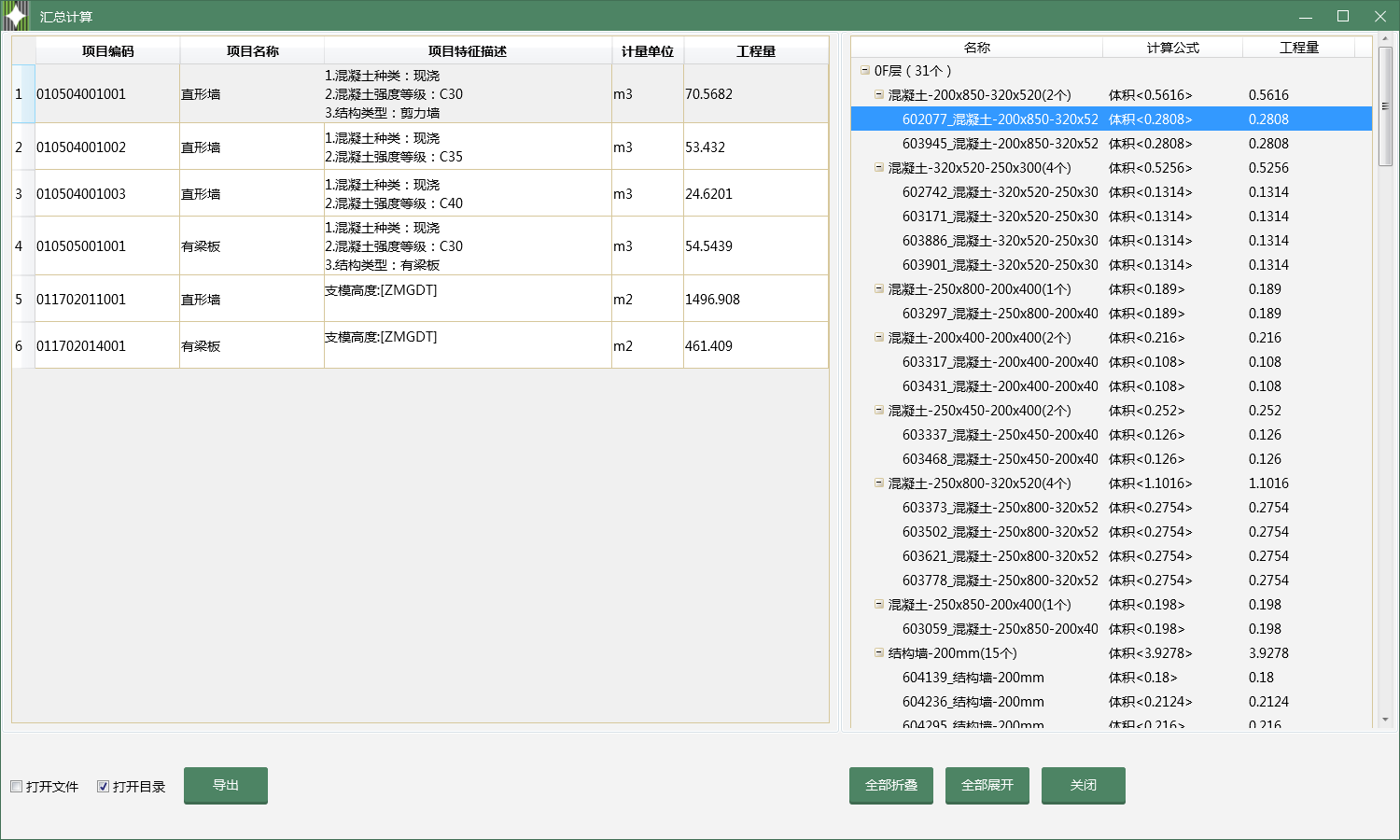

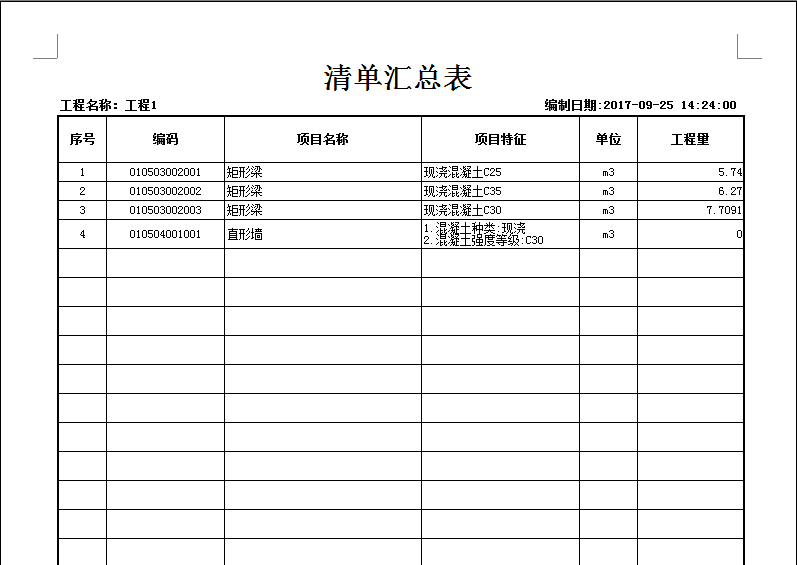

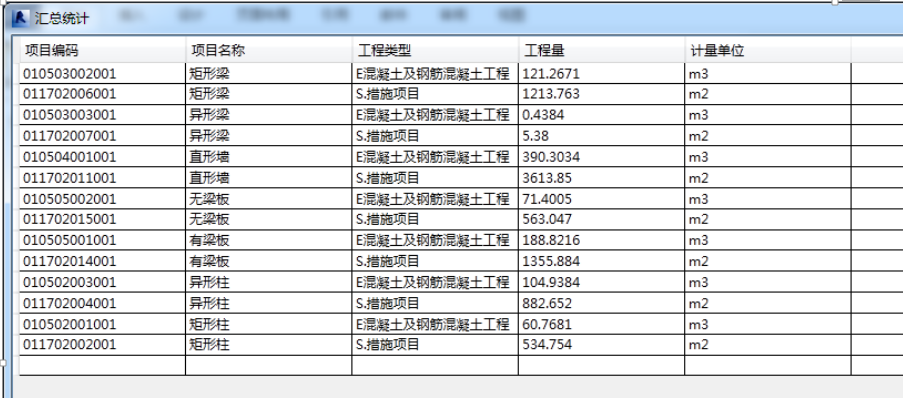

5  将已匹配至相应构件的清单进行计算，并通过汇总表格的形式输出；同时可通过汇总统计表定位查看对应的清单构件，如图6、图7所示：

图6

图7

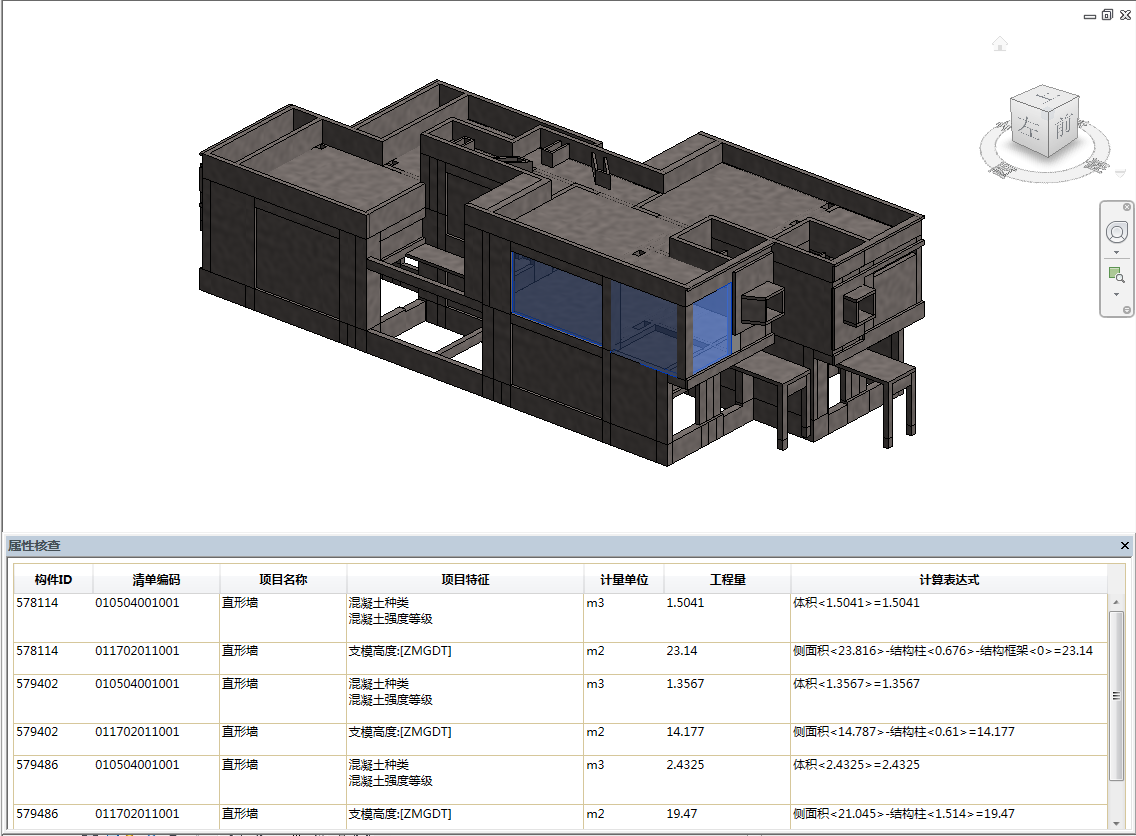

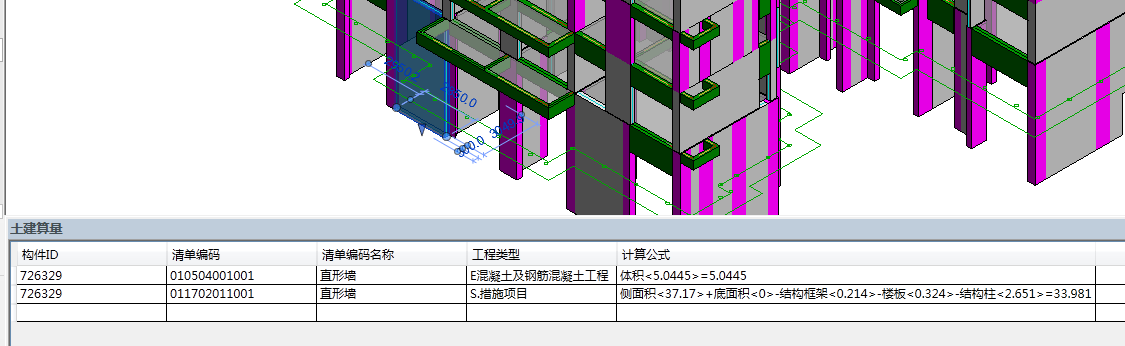

6    通过“属性核查”，选择模型构件可查看选定范围的工程量清单情况，如图8、图9所示：

图8

图9

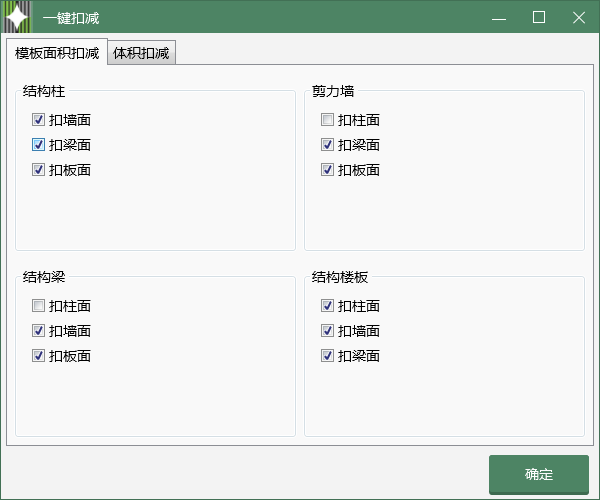

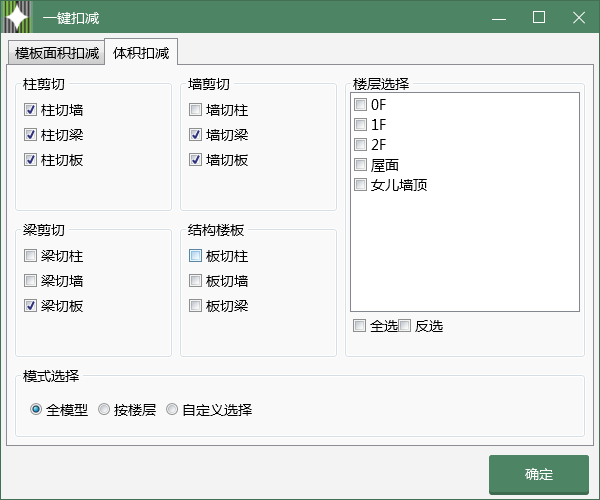

7    利用软件的“扣减设置”，可以调整结构模型的构件连接顺序以及构件模板扣减规则，使最终模型的混凝土以及模板工程量计算规则符合规范和实际施工顺序要求，如图10、图11所示：

图10

图11

8  以下为同一模型利用本软件与传统算量软件进行工程算量后的工程量对比情况，如图12、图13所示：

图12

图13
