BIM项目现场管理系统

质量、安全和进度管理是工程项目管理的重要组成部分，目前传统的质量、安全和进度管理方式仍然是基于手工实测实量、手工填写报表、纸质审核的方式。这种方式不少环节因人而异，规范性差，很容易出错；管理过程中涉及图表、计算公式、手工签名、人工保管等许多环节，工作量大；相关管理人员复核、检查、发现问题难度大；现有信息由于技术标准、基础数据等不统一且为相互独立的纸质数据，数据难以及时在项目和公司之间传递和反馈，时效性低；传统的质量、安全和进度管理模式，不利于知识的积累和流程的标准化，不同项目均涉及大量人工和重复性工作。

为解决上述问题，广东星层建筑科技股份有限公司自主研发了基于BIM的项目现场管理平台。

1)     平台包括质量管理、安全管理、进度管理、BIM模型管理、文件管理。

2)     质量安全检查单任务能清晰地跟踪与监控。

3)     BIM模型关联检查单据和进度计划，使数据可视化展示。

4)     多组织架构，划分层级权限，多项目管理。

5)     支持移动端app和微信小程序端，项目现场管理更方便。

1) 质量管理模块

① 包括质量隐患检查单录入、检查单回复、检查单整改复查等。如图1所示。

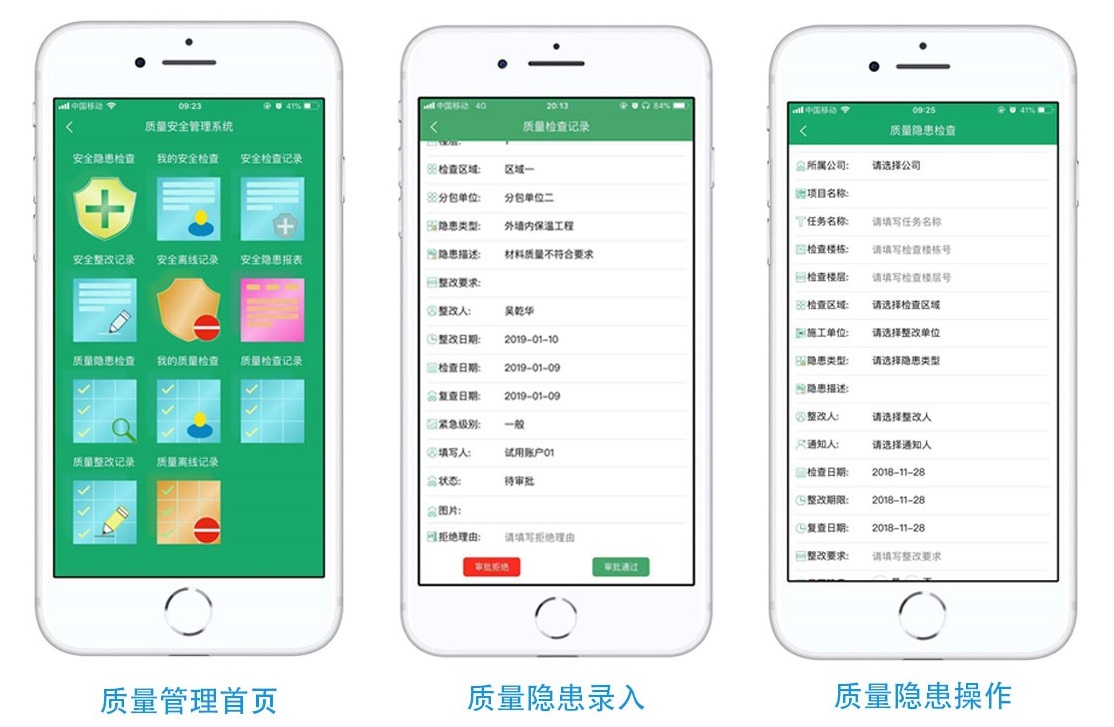

图1 质量管理APP模块

 ② 实测实量和混凝土回弹。如图2所示。

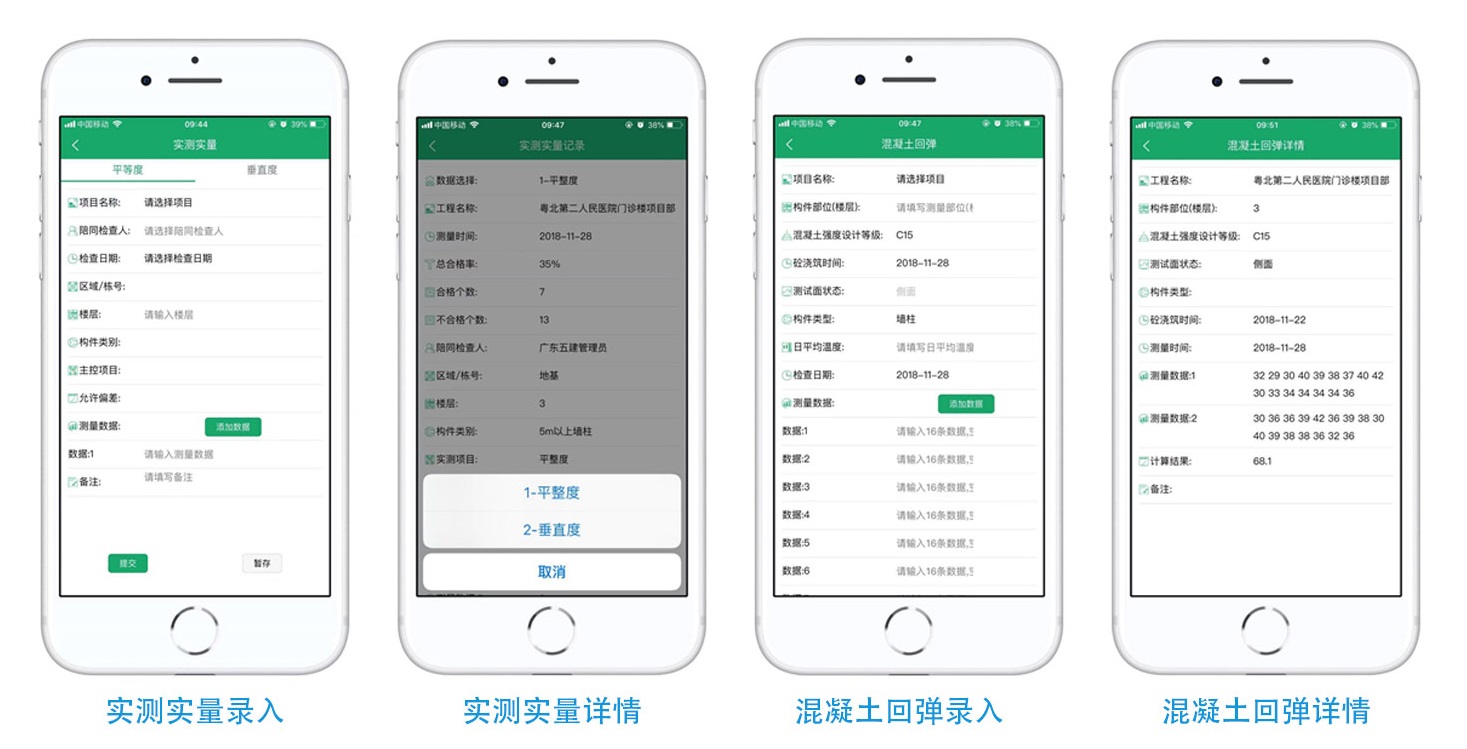

图2 实测实量和混凝土回弹APP模块

2) 安全管理模块

包括安全检查单录入、检查单回复、检查单整改复查，以及数据报表。如图3~6所示。

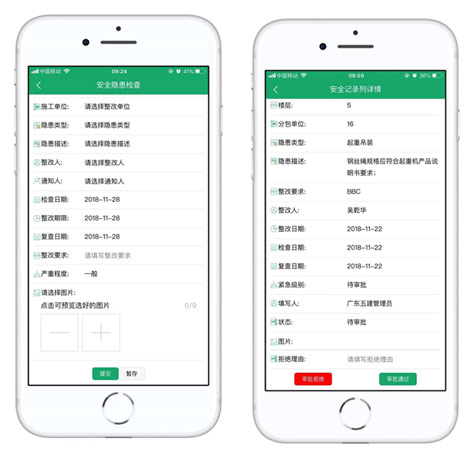

图3 安全管理APP模块

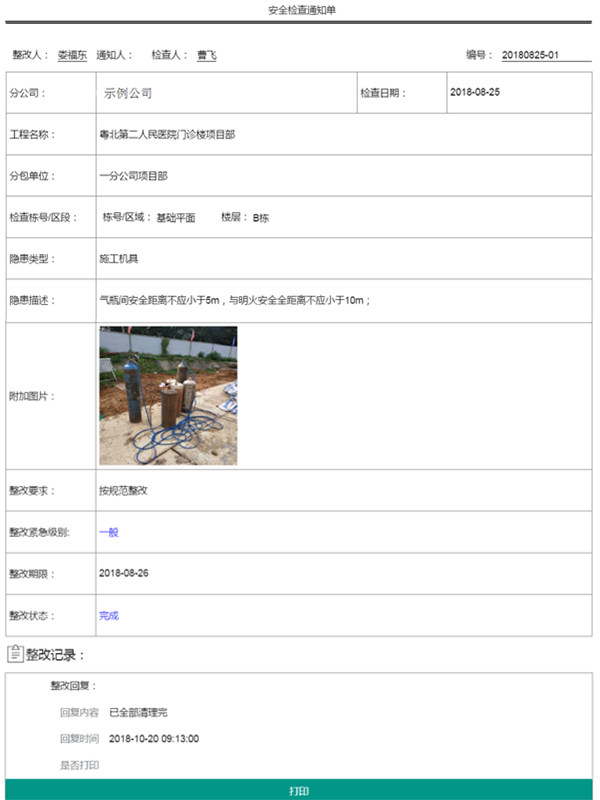

图4 安全检查单详情PC版

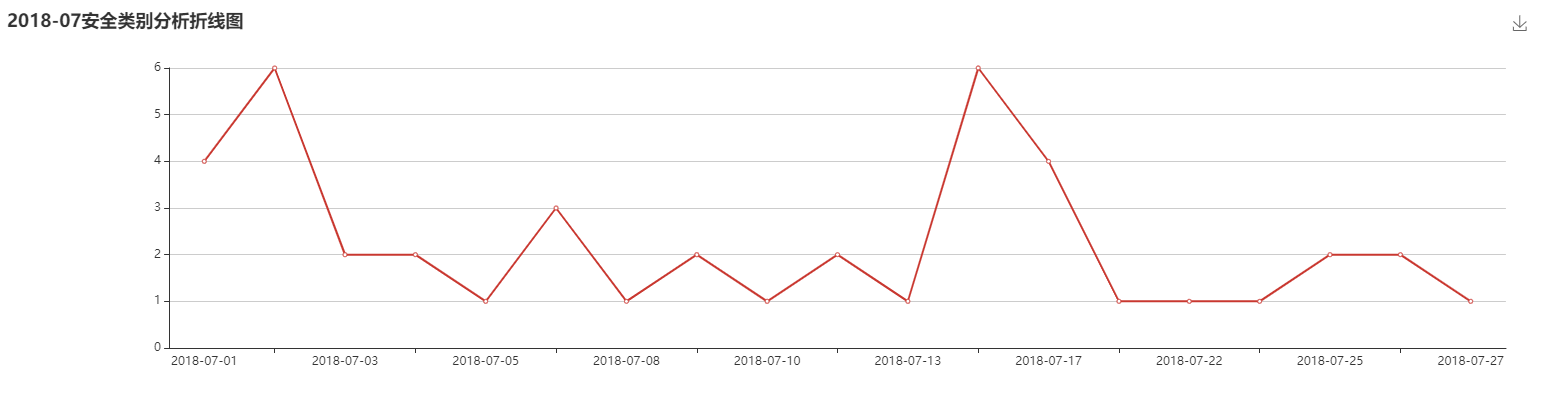

图5 安全检查单类别分析折线图PC版

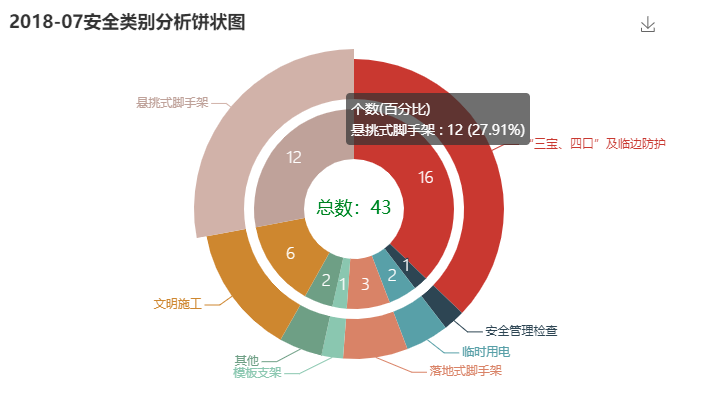

图6 安全检查单类别图分析饼状图PC版

3) 进度管理模块

包括混凝土浇筑令和普通计划任务填报，和导入project后的计划任务，计划任务可以跟BIM模型进行关联。如图7~8所示。

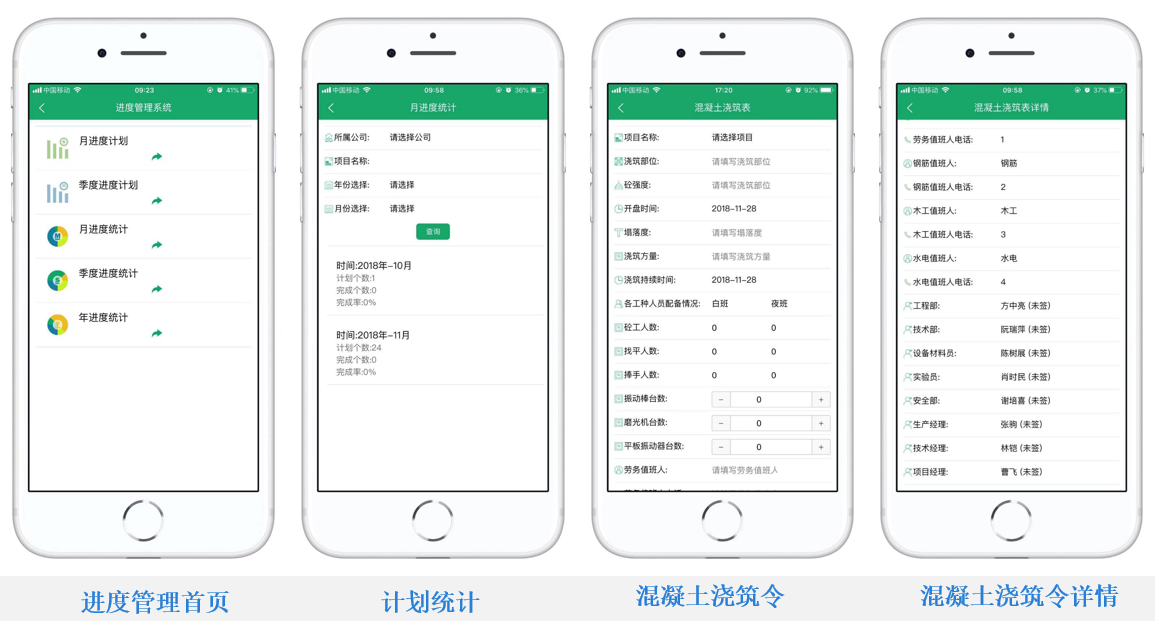

图7 进度计划和混凝土浇筑令APP模块

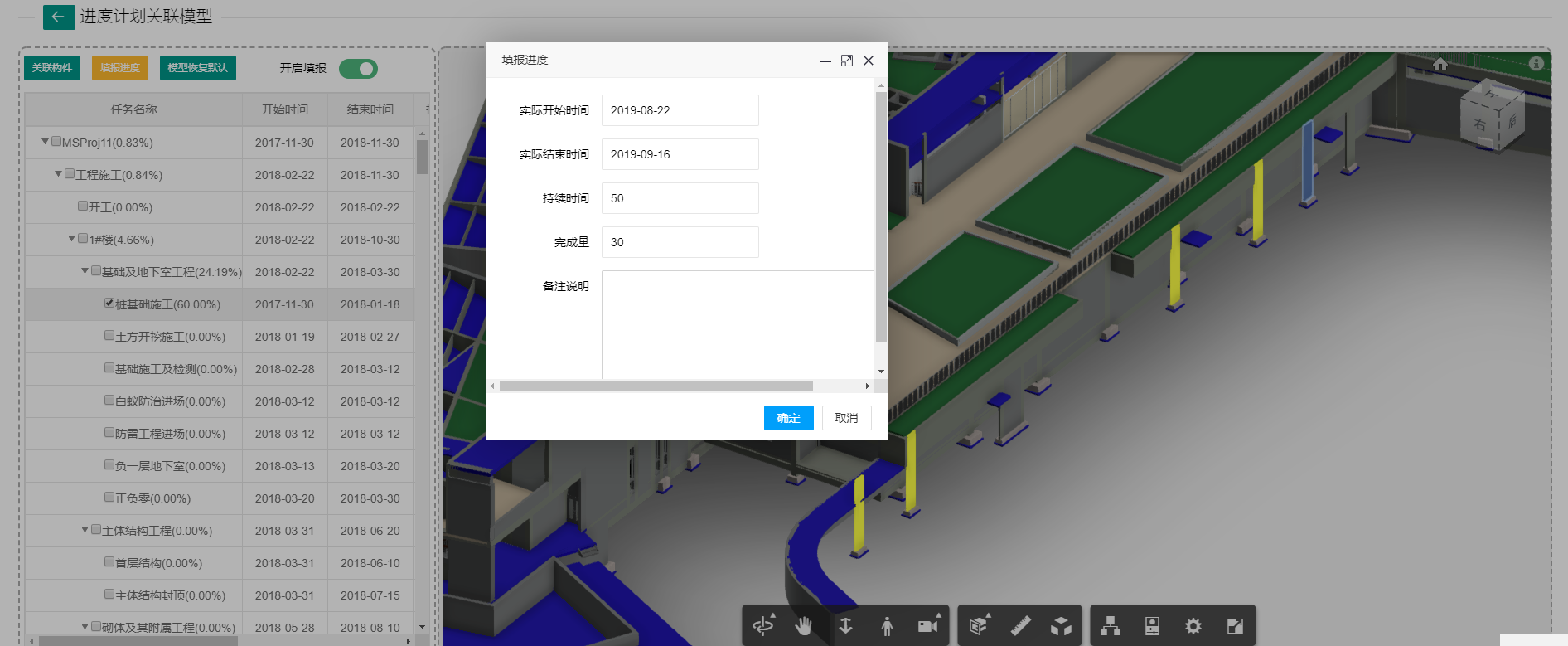

图8 计划任务关联BIM模型和进度填报PC版

4) BIM模型管理模块

① 可以导入轻量化BIM模型，进行在线浏览。如图9所示。

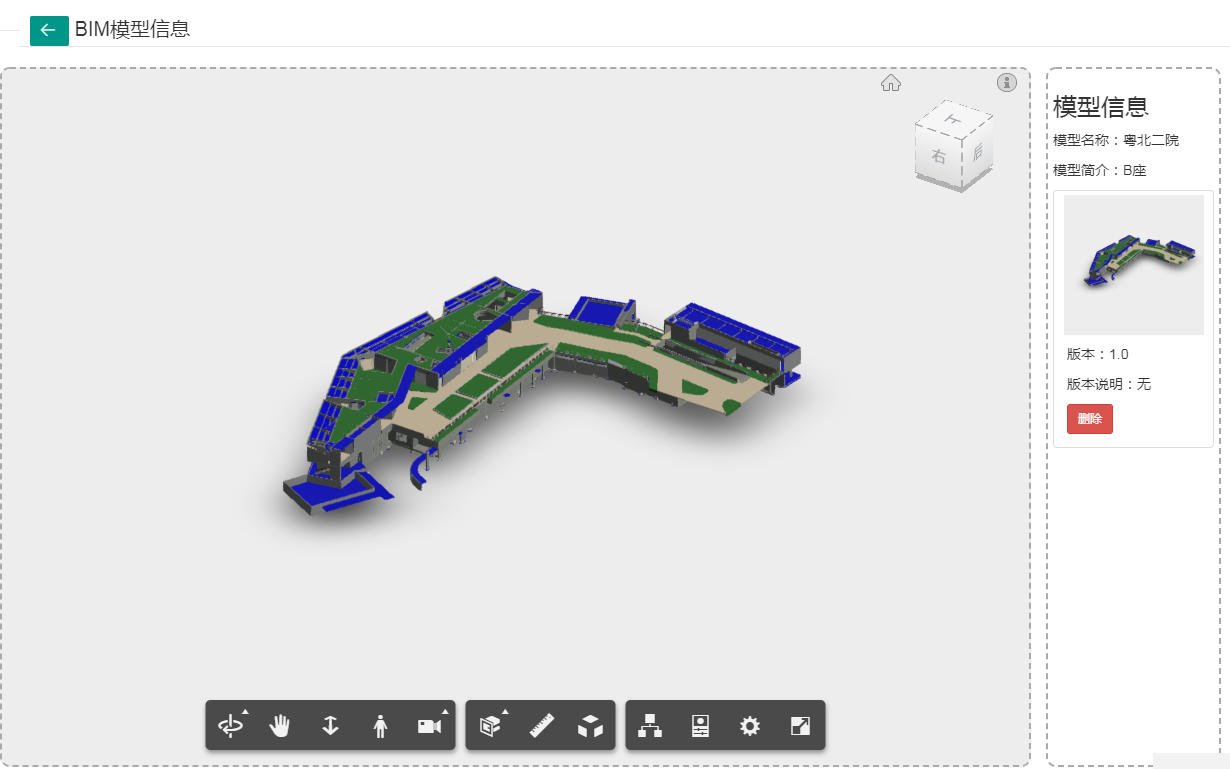

图9 BIM模型浏览PC版

② 可以关联质量、安全监检查单，基于BIM进行质量安全管理。如图10~11所示。

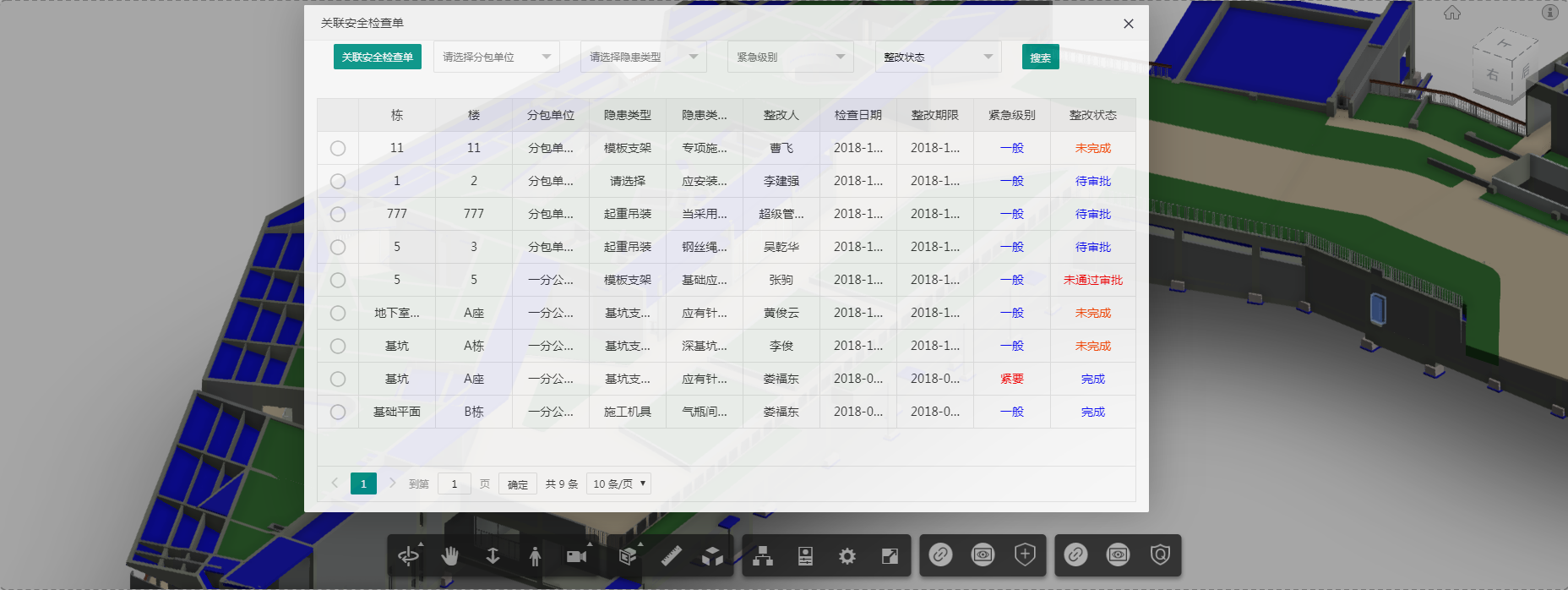

图10 安全检查单关联模型PC版

图11 安全检查单报表关联模型PC版

5) 文件管理模块

可以上传、删除、下载文件，上传时可选择通知人发送相关提醒。如图12所示。

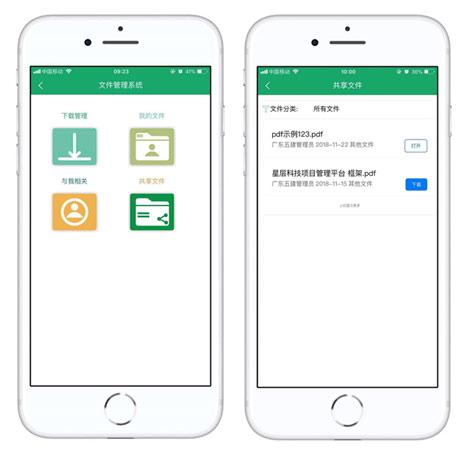

图12 文件管理APP模块

6) 系统管理模块

包括用户管理、组织架构管理、项目管理、权限管理，以及质量安全对应的配置设置管理。如图13~14所示。

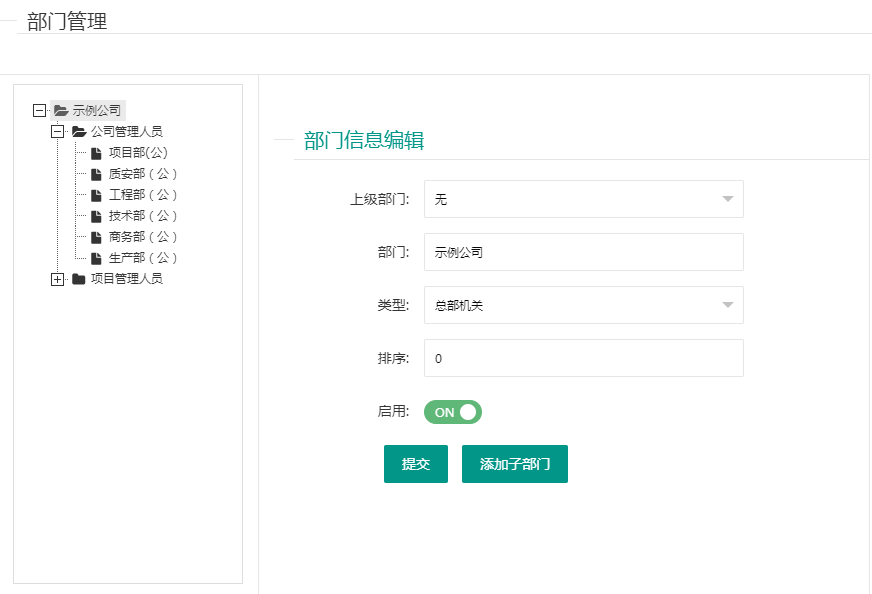

图13 部门管理PC版

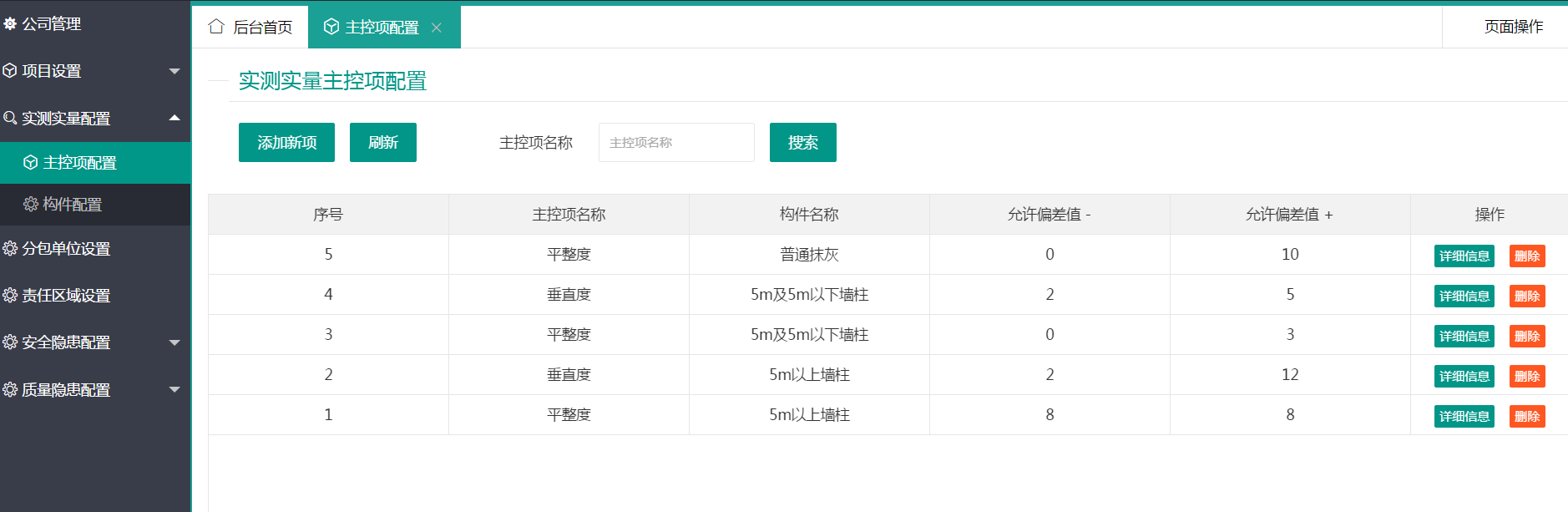

图14 实测实量主控项配置PC版

项目现场管理软件系统目前已经由中建五局三公司在三百多个项目（如图15所示）中使用。其中，中南大学湘雅医院高层教学科研楼项目位于长沙市湘雅路87号，含99.6m框架核心筒结构塔楼（地上25层/地下3层），16.2m框架结构裙楼（地上4层/地下3层），规划占地面积16590m2 ，总建筑面积78000m2  ，其中地上建筑面积64000m2  ，地下建筑面积14000m2 ，总投资约5亿元，建设期约2.5年，项目将于2020年3月份竣工。

科研大楼的硬件设施、流程设计、用房安排都是国际水准设计，这对现场施工管理要求很高，保证高质量、高精度、安全文明施工的同时也要保证施工进度，如果仍采用传统纸质的、离散的质量安全进度管理模式很难满足这一要求。针对本项目特点，中建五局三公司采用项目现场管理软件系统进行智能化施工管理（如图16所示），在项目中可以方便地管理质量、安全和进度，基于PC端和移动端即可进行各种电子报表的提交和审核，节省了成本，提高了效率的同时提升了工程品质，为项目创优提供保障。

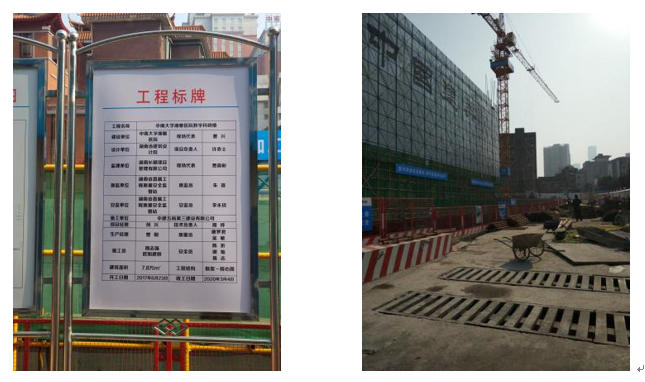

图15 中南大学湘雅医院高层教学科研楼项目现场

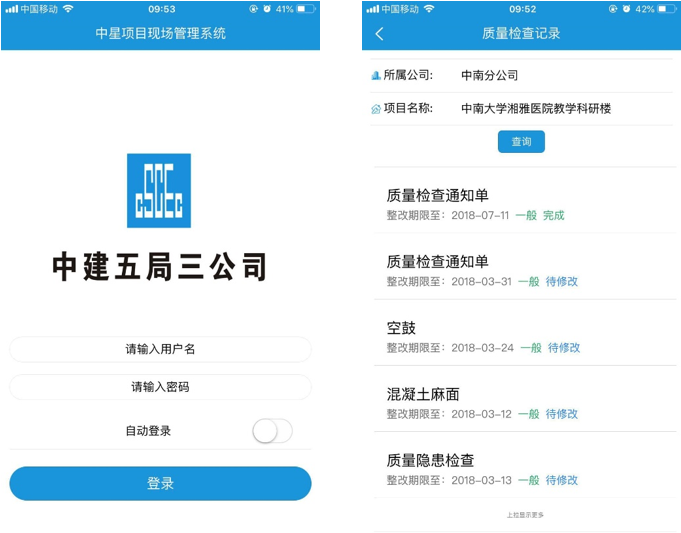

图16 项目现场管理软件-中建五局三公司定制版

1)     支持多组织架构，包括公司下属十多个个分公司，部分分公司下属区域经理部，支持组织架构的建立、修改。

2)     支持用户角色管理，用户包括公司内部员工和劳务队伍人员，公司总部可设置分公司管理员，分公司可设置项目管理员。项目管理员设置项目责任区域、分包单位，可增加项目用户和分包单位用户。

3)     支持打印模板配置，整改通知、整改回复和整改复查三类表格和各类统计报表可按公司要求进行格式配置并打印。

4)     支持离线应用，因部分施工区域如地下室或高空无网络环境，需要离线暂存信息，在进入网络环境后上传。

5)     完整的数据库，企业端与项目端通用一个完整的数据库，使不同平台之间的数据传输性能得到最大发挥。

6)     多平台登录，项目端完美兼容Android4.4+、IOS8+和微信小程序多终端登录，企业端基于Web网站形式，无需安装任何专业软件。

7)     支持App端消息提醒的实时推送，手机只需要安装了App并登陆系统，后续可以实时同步收到各消息送提醒。

8)      基于BIM管理，各模块可以关联BIM模型，使项目管理模型可视化。
