钢筋BIM技术应用

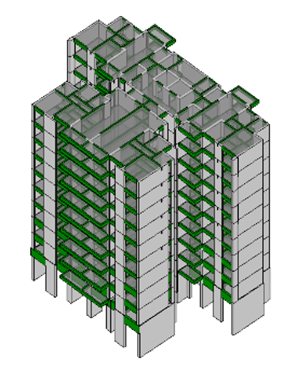

基于CAD图纸自动创建BIM结构模型，包括基础、柱、墙、梁、板等，读取CAD图纸自动批量生成BIM结构模型并同步录入配筋信息，存在异常的构件弹出错误提示，全程高效、快捷、人性化。

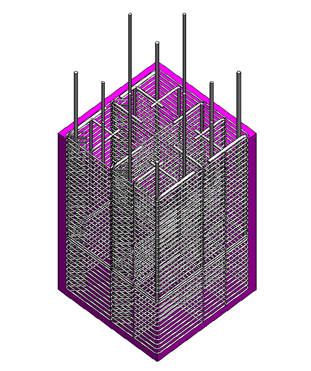

应用星层科技自主研发的BIM三维钢筋软件，将施工单位或者设计单位提供的CAD结构图纸或结构分析模型快速导入BIM软件中，一键创建出BIM结构模型，在生成模型的同时将各个构件的配筋信息导入相应构件的属性栏，再跟进每个构件的配筋信息一键自动创建出符合国家建筑标准平法图集及相关规范的三维实体钢筋，钢筋的搭接、锚固长度符合真实情况。

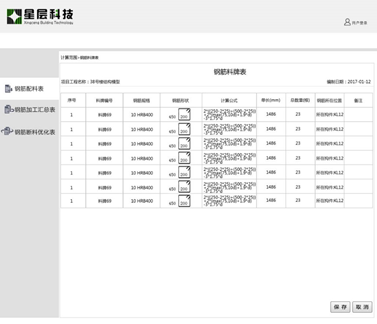

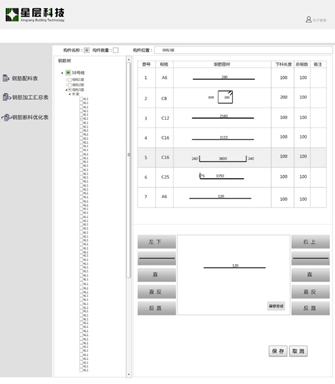

应用星层科技自主研发的BIM钢筋下料软件，根据自动创建出的BIM模型（含实体钢筋）对模型中每个构件中的钢筋的工程量进行统计，提取出钢筋的位置、等级、直径、形状、长度等信息，计算生成初步料单。将整个项目的初步料单根据钢筋的型号、加工顺序及安装区域等信息分类汇总，根据翻样的规则和现场钢筋加工经验自动优化钢筋下料单，使钢筋切割按长短科学搭配，实现自动套料，将废料率降到最低，最后生成各个工位加工钢筋料单和分拣料单，并且相应生成钢筋排布图指导施工。

一、提高生产效率：与传统的钢筋数控加工相比，从钢筋翻样开始即真正实现自动化、智能化、专业化。如传统手工翻样1000m²的钢筋，需一个工作日，基于BIM技术强大的专业协同性，只需几分钟计算即可进入审核环节。生成的钢筋配料单具有个性化二维码识别功能，弥补了传统钢筋数控加工使用手工录入的操作繁琐、人为失误等缺点。

二、控制加工质量：通过BIM系统的标准化流程操作，形成详细的电子档案，每一步可追溯，从流程上对质量进行把控，减少人为错误的发生。

三、降低材料损耗：和传统钢筋数控加工相比，通过BIM技术提供优化断料的加工方案，可减少钢筋在加工环节的浪费，在源头上把控材料的损耗率。

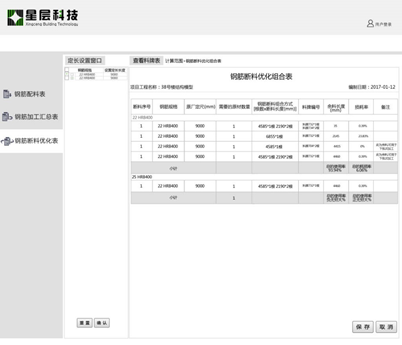

通过自动生成的BIM实体钢筋计算出钢筋下料单，对初步料单进行优化生成优化料单，可直接与钢筋数控加工设备对接生产。
